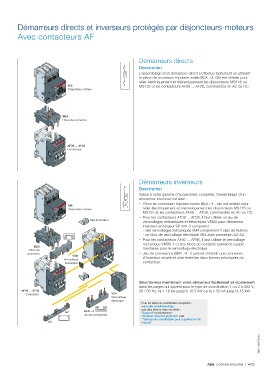

Démarreurs directs et inverseurs protégés par disjoncteurs-moteurs

Avec contacteurs AF

Démarreurs directs
Description
L'assemblage d'un démarreur direct s'effectue facilement en utilisant
la pièce de connexion tripolaire isolée BEA..-4. Elle est utilisée pour
I >
relier électriquement et mécaniquement les disjoncteurs MS116 ou
MS MS132 et les contacteurs AF09 ... AF38, commandés en AC ou DC.
Disjoncteur-moteur

BEA
Pièce de connexion

AF09 ... AF38
Contacteur

Démarreurs inverseurs

Description
Grâce à notre gamme d'accessoires complète, l'assemblage d'un
démarreur inverseur est aisé :
I >
– Pièce de connexion tripolaire isolée BEA..-4 : elle est utilisée pour
MS
Disjoncteur-moteur relier électriquement et mécaniquement les disjoncteurs MS116 ou
MS132 et les contacteurs AF09 ... AF38, commandés en AC ou DC.
– Pour les contacteurs AF09 ... AF38, il faut utiliser un jeu de
Clip de fixation verrouillages mécaniques et électriques VEM4 pour démarreur
inverseur en largeur 90 mm. Il comprend :
- des verrouillages mécaniques VM4 comprenant 2 clips de fixation ;
- un bloc de verrouillage électrique VE4 avec connexion A2-A2.
– Pour les contacteurs AF40 ... AF96, il faut utiliser le verrouillage
mécanique VM96-4 et des blocs de contacts auxiliaires supplé-
BEA
Pièce de mentaires pour le verrouillage électrique.
connexion – Jeu de connexions BER..-4 : il permet d'établir une connexion
VM4
Verrouillage d'inversion simple et sûre entre les deux bornes principales du
mécanique contacteur.

Sélectionnez maintenant votre démarreur facilement et rapidement
dans les pages qui suivent pour le type de coordination 1 ou 2 à 400 V,
AF09 ... AF38 50 / 60 Hz, Iq = 16 kA jusqu'à 18.5 kW ou Iq = 50 kA jusqu'à 45 kW.
Contacteur VE4
Verrouillage
électrique
Pour les tables de coordination complètes :
www.abb.com/lowvoltage,
puis allez dans le menu de droite :
A2 BER..-4 "Support" et sélectionnez :
Jeu de connexions "Outils de sélection produits", puis
"Tableaux de coordination pour la protection de
A2 moteur".
1SBC101917S0301

ABB Contrôle industriel | 4/53
