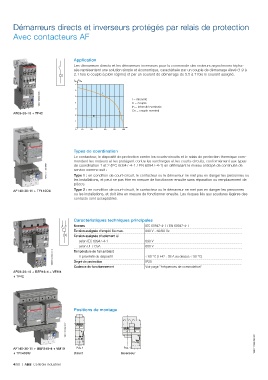

Démarreurs directs et inverseurs protégés par relais de protection

Avec contacteurs AF

Application
Les démarreurs directs et les démarreurs inverseurs pour la commande des moteurs asynchrones tripha-
sés représentent une solution simple et économique, caractérisée par un couple de démarrage élevé (1.9 à
2.1 fois le couple à plein régime) et par un courant de démarrage de 5.5 à 7 fois le courant assigné.
I C
/In /Cn
7
6 I
1SBC100058V0014 5 4 I = intensité
C = couple
3 In = intensité nominale
Cn = couple nominal
AF09-30-10 + TF42
2
C
1
0 10 30 60 80 100

Types de coordination
Le contacteur, le dispositif de protection contre les courts-circuits et le relais de protection thermique com-
mandent les moteurs et les protègent contre les surcharges et les courts-circuits, conformément aux types
1SFC101153V0001 service comme suit :
de coordination 1 et 2 (IEC 60947-4-1 / EN 60947-4-1) en définissant le niveau anticipé de continuité de
Type 1 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes ou
les installations, et peut ne pas être en mesure de fonctionner ensuite sans réparation ou remplacement de
pièces.
AF140-30-11 + TF140DU Type 2 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes
ou les installations, et doit être en mesure de fonctionner ensuite. Les risques liés aux soudures légères des
contacts sont acceptables.

Caractéristiques techniques principales
Normes IEC 60947-4-1 / EN 60947-4-1
Tension assignée d'emploi Ue max. 690 V - 50/60 Hz
Tension assignée d'isolement Ui
selon IEC 60947-4-1 690 V
selon UL / CSA 600 V
1SBC100059V0014 Degré de protection ≤ 60 °C (TF42 : 38 A au dessus ≤ 50 °C)
Température de l'air ambiant
A proximité du dispositif
IP20
Cadence de fonctionnement Voir page "Fréquences de commutation"
AF09-30-10 + BER16-4 + VEM4
+ TF42

Positions de montage

1SFC101152V0001

AF140-30-11 + BER140-4 + VM19 Pos. 1 Pos. 1 1SBC101920S0301
+ TF140DU Direct Inverseur
