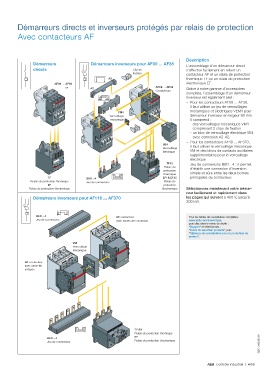

Démarreurs directs et inverseurs protégés par relais de protection

Avec contacteurs AF

Description
Démarreurs Démarreurs inverseurs pour AF09 ... AF38 L'assemblage d'un démarreur direct
directs Clip de s'effectue facilement en reliant un
fixation contacteur AF et un relais de protection
A2 thermique TF ou un relais de protection
AF09 ... AF96 électronique EF.
Contacteur A2 AF09 ... AF38 Grâce à notre gamme d'accessoires
Contacteurs
complète, l'assemblage d'un démarreur
inverseur est également aisé :
– Pour les contacteurs AF09 ... AF38,
il faut utiliser un jeu de verrouillages
VM4 mécaniques et électriques VEM4 pour
Verrouillage démarreur inverseur en largeur 90 mm.
mécanique Il comprend :
- des verrouillages mécaniques VM4
comprenant 2 clips de fixation
- un bloc de verrouillage électrique VE4
avec connexion A2-A2.
– Pour les contacteurs AF40 ... AF370,
VE4 il faut utiliser le verrouillage mécanique
Verrouillage
électrique VM et des blocs de contacts auxiliaires
supplémentaires pour le verrouillage
électrique
TF42 – Jeu de connexions BER..-4 : il permet
Relais de
protection d'établir une connexion d'inversion
thermique simple et sûre entre les deux bornes
TF BER..-4 EF19,EF45 principales du contacteur.
Relais de protection thermique Jeu de connexions Relais de
EF protection
Relais de protection électronique électronique Sélectionnez maintenant votre démar-
reur facilement et rapidement dans
Démarreurs inverseurs pour AF116 ... AF370 les pages qui suivent à 400 V, jusqu'à
200 kW.

BER..-4 AF contacteur Pour les tables de coordination complètes :
Jeu de connexions avec barres de connexion www.abb.com/lowvoltage,
puis allez dans le menu de droite :
"Support" et sélectionnez :
"Outils de sélection produits", puis
"Tableaux de coordination pour la protection de
moteur".
VM
Verrouillage
mécanique

AF contacteur
avec serre-fils
intégrés

TF/TA
Relais de protection thermique
1SBC101920S0301
EF
BER..-4
Jeu de connexions Relais de protection électronique

ABB Contrôle industriel | 4/59
