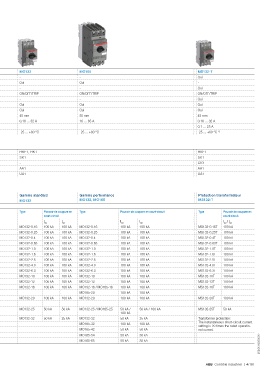

Type MS116 MS132 MS165 MO132 MO165 MS132-T
Protection magnétothermique Oui Oui Oui - - Oui
Protection électromagnétique - - - Oui Oui -
Protection contre les défauts de phase Oui Oui Oui - - Oui
Position de la poignée ON/OFF ON/OFF/TRIP ON/OFF/TRIP ON/OFF/TRIP ON/OFF/TRIP ON/OFF/TRIP
Indication de déclenchement magnétique - Oui Oui - - Oui
Poignée cadenassable sans accessoires - Oui Oui Oui Oui Oui
Fonction de sectionnement Oui Oui Oui Oui Oui Oui
Largeur 45 mm 45 mm 55 mm 45 mm 55 mm 45 mm
Courant assigné d'emploi I e 0.16 ... 32 A 0.16 ... 32 A 16 ... 65 A 0.16 ... 32 A 16 ... 65 A 0.16 ... 32 A
Plage de réglage 0.1 ... 32 A 0.1 ... 32 A 10 ... 65 A - - 0.1 ... 25 A
Température ambiante -25 ... +55 °C 1) -25 ... +60 °C 1) -20 ... +60 °C 1) -25 ... +60 °C -25 ... +60 °C -25 ... +60 °C 1)
1) Compensation.
2) Seulement pour charges moteurs jusqu'à 80 A.
Accessoires
Contacts auxiliaires HKF1, HK1 HKF1, HK1 HKF1
Contacts de alarme de déclenchement SK1 SK1 SK1
signalisation alarme de court-circuit - CK1 - CK1
Bobines de déclenchement à émission de courant AA1 AA1 AA1
Bobines de déclenchement à manque de tension UA1 UA1 UA1

Valeurs de court-circuit 400/415 V
Gamme standard Gamme performance Gamme standard Gamme performance Protection transformateur
MS116 MS132, MS165 MO132 MO132, MO165 MS132-T
Paramètres
Puissance assignée Plage de réglage Type Pouvoir de coupure en Type Pouvoir de coupure en court-circuit Type Pouvoir de coupure en Type Pouvoir de coupure en court-circuit Type Pouvoir de coupure en
d'emploi court-circuit court-circuit court-circuit
I CU I CS I CU I CS I CU I CS I CU I CS I / I CS
CU
0.03 kW 1) 0.1 … 0.16 A MS116-0.16 50 kA 50 kA MS132-0.16 100 kA 100 kA MO132-0.16 100 kA 100 kA MO132-0.16 100 kA 100 kA MS132-0.16T 100 kA
0.06 kW 0.16 … 0.25 A MS116-0.25 50 kA 50 kA MS132-0.25 100 kA 100 kA MO132-0.25 100 kA 100 kA MO132-0.25 100 kA 100 kA MS132-0.25T 100 kA
0.09 kW 0.25 … 0.4 A MS116-0.4 50 kA 50 kA MS132-0.4 100 kA 100 kA MO132-0.4 100 kA 100 kA MO132-0.4 100 kA 100 kA MS132-0.4T 100 kA
0.18 kW 0.4 … 0.63 A MS116-0.63 50 kA 50 kA MS132-0.63 100 kA 100 kA MO132-0.63 100 kA 100 kA MO132-0.63 100 kA 100 kA MS132-0.63T 100 kA
0.25 kW 0.63 … 1.0 A MS116-1.0 50 kA 50 kA MS132-1.0 100 kA 100 kA MO132-1.0 100 kA 100 kA MO132-1.0 100 kA 100 kA MS132-1.0T 100 kA
0.55 kW 1.0…1.6 A MS116-1.6 50 kA 50 kA MS132-1.6 100 kA 100 kA MO132-1.6 100 kA 100 kA MO132-1.6 100 kA 100 kA MS132-1.6T 100 kA
0.75 kW 1.6…2.5 A MS116-2.5 50 kA 50 kA MS132-2.5 100 kA 100 kA MO132-2.5 100 kA 100 kA MO132-2.5 100 kA 100 kA MS132-2.5T 100 kA
1.5 kW 2.5…4.0 A MS116-4.0 50 kA 50 kA MS132-4.0 100 kA 100 kA MO132-4.0 100 kA 100 kA MO132-4.0 100 kA 100 kA MS132-4.0T 100 kA
2.2 kW 4.0…6.3 A MS116-6.3 50 kA 50 kA MS132-6.3 100 kA 100 kA MO132-6.3 100 kA 100 kA MO132-6.3 100 kA 100 kA MS132-6.3T 100 kA
4.0 kW 6.3…10 A MS116-10 50 kA 50 kA MS132-10 100 kA 100 kA MO132-10 100 kA 100 kA MO132-10 100 kA 100 kA MS132-10T 100 kA
5.5 kW 8…12 A MS116-12 25 kA 25 kA MS132-12 100 kA 100 kA MO132-12 100 kA 100 kA MO132-12 100 kA 100 kA MS132-12T 100 kA
7.5 kW 10…16 A MS116-16 16 kA 16 kA MS132-16 / MS165-16 100 kA 100 kA MO132-16 100 kA 100 kA MO132-16 / MO165-16 100 kA 100 kA MS132-16T 100 kA
7.5 kW 14 ... 20 A MS165-20 100 kA 100 kA MO165-20 100 kA 100 kA
7.5 kW 16…20 A MS116-20 15 kA 10 kA MS132-20 100 kA 100 kA MO132-20 100 kA 100 kA MO132-20 100 kA 100 kA MS132-20T 100 kA
11 kW 18 … 25 A MS165-25 100 kA 100 kA
11 kW 20…25 A MS116-25 15 kA 10 kA MS132-25 50 kA 50 kA MO132-25 50 kA 50 kA MO132-25 / MO165-25 50 kA / 50 kA / 100 kA MS132-25T 50 kA
100 kA
15 kW 25…32 A MS116-32 10 kA 10 kA MS132-32 50 kA 25 kA MO132-32 50 kA 25 kA MO132-32 50 kA 25 kA Transformer protection:
The instantaneous short-circuit current
15 kW 23 ... 32 A MS165-32 100 kA 100 kA MO165-32 100 kA 100 kA setting is 20 times the rated operatio-
22 kW 30 ... 42 A MS165-42 50 kA 50 kA MO165-42 50 kA 50 kA nal current.
2CDC131055C0301
22 kW 40 ... 54 A MS165-54 50 kA 30 kA MO165-54 50 kA 30 kA
30 kW 52 ... 65 A MS165-65 50 kA 30 kA MO165-65 50 kA 30 kA
1) 690 V.

ABB Contrôle industriel | 4/161
