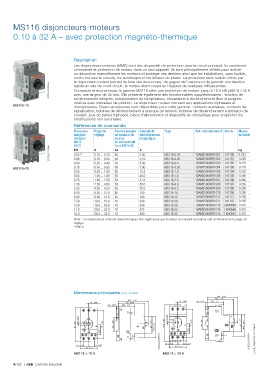

MS116 disjoncteurs-moteurs

0.10 à 32 A – avec protection magnéto-thermique

Description
Les disjoncteurs-moteurs (MMS) sont des dispositifs de protection pour le circuit principal. Ils combinent
commande et protection de moteur dans un seul appareil. Ils sont principalement utilisés pour activer
ou désactiver manuellement les moteurs et protéger ces derniers ainsi que les installations, sans fusible,
contre les courts-circuits, les surcharges et les défauts de phase. La protection sans fusible offerte par
le disjoncteur-moteur permet de faire des économies, de gagner de l'espace et de garantir une réaction
2CDC241010F0011 Compacte et économique, la gamme MS116 offre une protection de moteur jusqu'à 15.5 kW (400 V) / 32 A
rapide en cas de court-circuit, le moteur étant coupé en l'espace de quelques millisecondes.
avec une largeur de 45 mm. Elle présente également des fonctionnalités supplémentaires : fonction de
sectionnement intégrée, compensation de température, mécanisme à déclenchement libre et poignée
rotative avec indicateur de position. Le disjoncteur-moteur convient aux applications triphasées et
MS116-16 monophasées. Divers accessoires sont disponibles pour cette gamme : contacts auxiliaires, contacts de
signalisation, bobines de déclenchement à manque de tension, bobines de déclenchement à émission de
courant, jeux de barres triphasés, blocs d'alimentation et dispositifs de verrouillage pour empêcher les
modifications non autorisées.
Références de commande
Puissance Plage de Pouvoir assigné Courant de Type Réf. internationale @ Article Masse
assignée réglage de coupure de déclenchement (unitaire)
d'emploi service magnétique
400 V en court-circuit
AC-3
Ics à 400 V AC
2CDC241001F0011 kW 1) A 0.10 ... 0.16 kA A MS116-0.16 1SAM250000R1001 141100 kg
50
0.225
2.00
0.03
0.06
141102
0.225
1SAM250000R1003
5.00
MS116-0.4
0.09 0.16 ... 0.25 50 3.10 MS116-0.25 1SAM250000R1002 141101 0.225
50
0.25 ... 0.40
MS116-25 0.18 0.40 ... 0.63 50 7.90 MS116-0.63 1SAM250000R1004 141103 0.225
0.25 0.63 ... 1.00 50 12.5 MS116-1.0 1SAM250000R1005 141104 0.225
0.55 1.00 ... 1.60 50 20.0 MS116-1.6 1SAM250000R1006 141105 0.265
0.75 1.60 ... 2.50 50 31.3 MS116-2.5 1SAM250000R1007 141106 0.265
1.50 2.50 ... 4.00 50 50.0 MS116-4.0 1SAM250000R1008 141107 0.265
2.20 4.00 ... 6.30 50 78.8 MS116-6.3 1SAM250000R1009 141108 0.265
4.00 6.30 ... 10.0 50 150 MS116-10 1SAM250000R1010 141109 0.265
5.50 8.00 ... 12.0 25 180 MS116-12 1SAM250000R1012 141112 0.265
7.50 10.0 ... 16.0 16 240 MS116-16 1SAM250000R1011 141110 0.265
7.50 16.0 ... 20.0 10 300 MS116-20 1SAM250000R1013 H440565 0.310
11.0 20.0 ... 25.0 10 375 MS116-25 1SAM250000R1014 H440566 0.310
15.0 25.0 ... 32.0 10 480 MS116-32 1SAM250000R1015 H440567 0.310
Nota : Les disjoncteurs-moteurs doivent toujours être réglés pour que la valeur du courant du moteur soit à l'intérieur de la plage de
réglage.
1) 690 V.

Dimensions principales mm, inches
79.9 3.15"
69.8 2.75"
80.1 3.15" 1.5 0.06" 5.5 0.22" 43.3 1.7"
1.5 0.06" 70 2.76"
5.5 0.22" 43.5 1.71"
0.07" 0.07" 1.7
3.54" 1.7 2.95" 1.38" 1.77" 2.3" 3.85" 2.95" 1.38" 1.77" 2.3"
90 1.1" 75 35 45 57.8 97.8 1.1" 75 35 45 57.8
27.5 27.5
2CDC242002F0010 2CDC242001F0011 4_5-5_Disjoncteurs-moteurs

14 0.55" 14 0.55" 14 0.55" 45 1.77" 14 0.55"
45 1.77"
MS116 ≤ 16 A MS116 ≥ 20 A
