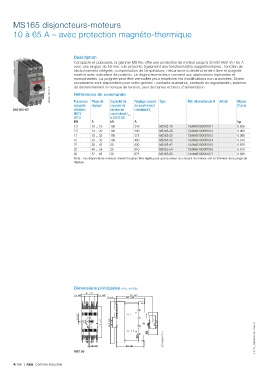

MS165 disjoncteurs-moteurs
10 à 65 A – avec protection magnéto-thermique

Description
Compacte et puissante, la gamme MS165 offre une protection de moteur jusqu'à 30 kW (400 V) / 65 A
avec une largeur de 55 mm. Elle présente également des fonctionnalités supplémentaires : fonction de
sectionnement intégrée, compensation de température, mécanisme à déclenchement libre et poignée
rotative avec indicateur de position. Le disjoncteur-moteur convient aux applications triphasées et
monophasées. La poignée peut être verrouillée pour empêcher les modifications non autorisées. Divers
accessoires sont disponibles pour cette gamme : contacts auxiliaires, contacts de signalisation, bobines
de déclenchement à manque de tension, jeux de barres et blocs d'alimentation.
2CDC241004V0015 Références de commande

Puissance
de court-circuit
coupure de
réglage
(1 pce)
assignée Plage de Capacité de Réglage courant Type Réf. internationale @ Article Masse
MS165-65 d'emploi service en instantané l i
400 V court-circuit I
CS
AC-3 à 400 V AC
kW A kA A kg
7.5 10 ... 16 100 240 MS165-16 1SAM451000R1011 0.950
7.5 14 ... 20 100 300 MS165-20 1SAM451000R1012 0.950
11 18 ... 25 100 375 MS165-25 1SAM451000R1013 0.960
15 23 ... 32 100 480 MS165-32 1SAM451000R1014 0.970
22 30 ... 42 50 630 MS165-42 1SAM451000R1015 0.970
22 40 ... 54 30 810 MS165-54 1SAM451000R1016 0.970
30 52 ... 65 30 975 MS165-65 1SAM451000R1017 0.980
Nota : Les disjoncteurs-moteurs doivent toujours être réglés pour que la valeur du courant du moteur soit à l'intérieur de la plage de
réglage.

Dimensions principales mm, inches
55 2.17"
17.5 0.69" 17.5 0.69" 122.1 4.81"
5.5 0.22" 95.5 3.76"

0.07"
1.75
4.17" 5.62" 1.38" 44.9 1.77" 3.01"
106 142.65 35 76.35
2CDC242001F0014 4-5-7-1_Disjoncteurs-moteurs

2.05 0.08" 93.5 3.68"
MS165
