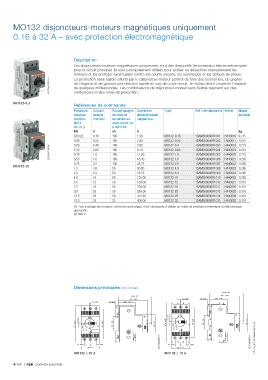

Page 906 - Controle-industriel

MO132 disjoncteurs-moteurs magnétiques uniquement

0.16 à 32 A – avec protection électromagnétique

Description
Les disjoncteurs-moteurs magnétiques uniquement sont des dispositifs de protection électromécaniques
pour le circuit principal. Ils sont principalement utilisés pour activer ou désactiver manuellement les
moteurs et les protéger sans fusible contre les courts-circuits, les surcharges et les défauts de phase.
La protection sans fusible offerte par le disjoncteur-moteur permet de faire des économies, de gagner
2CDC241009F0011 de l'espace et de garantir une réaction rapide en cas de court-circuit, le moteur étant coupé en l'espace
de quelques millisecondes. Les combinaisons de disjoncteur-moteur sans fusible reposent sur des
contacteurs et des relais de protection.

MO132-6.3
Références de commande
Puissance Courant Pouvoir assigné Courant de Type Réf. internationale @ Article Masse
assignée assigné de coupure déclenchement (unitaire)
d'emploi d'emploi de service en magnétique
400 V court-circuit Ics
AC-3 (1) à 400 V AC
kW A kA A kg
0.03 (2) 0.16 100 1.56 MO132-0.16 1SAM360000R1001 H440016 0.215
0.06 0.25 100 2.44 MO132-0.25 1SAM360000R1002 H440017 0.215
3.90
0.40
MO132-0.4
1SAM360000R1003
H440018 0.215
0.09
100
2CDC241008F0011 0.12 0.63 100 6.14 MO132-0.63 1SAM360000R1004 H440019 0.215
H440020 0.215
1SAM360000R1005
MO132-1.0
0.25
100
11.50
1.0
0.55
100
28.75
0.75 1.6 100 18.40 MO132-1.6 1SAM360000R1006 H440021 0.265
2.5
H440022 0.265
MO132-2.5
1SAM360000R1007
MO132-32
1.5 4.0 50 50.00 MO132-4.0 1SAM360000R1008 H440023 0.265
2.2 6.3 50 78.75 MO132-6.3 1SAM360000R1009 H440024 0.265
4.0 10 50 125.00 MO132-10 1SAM360000R1010 H440025 0.265
5.5 12 50 150.00 MO132-12 1SAM360000R1012 H440027 0.310
7.5 16 50 200.00 MO132-16 1SAM360000R1011 H440026 0.310
9.0 20 50 250.00 MO132-20 1SAM360000R1013 H440028 0.310
12.5 25 50 312.50 MO132-25 1SAM360000R1014 H440029 0.310
15.5 32 25 400.00 MO132-32 1SAM360000R1015 H440030 0.310
(1) Pour protéger les moteurs contre les surcharges, il est nécessaire d'utiliser un relais de protection thermique ou électronique
approprié.
(2) 690 V.

Dimensions principales mm, inches
81.05 3.19"
81.25 3.2" 72.2 2.84"
72.4 2.85" 1.5 0.06" 5.5 0.22" 43.3 0.22"
1.5 0.06" 5.5 0.22" 43.5 1.71"

0.1"
0.1" 3.85" 1.7 2.95" 1.77"
3.54" 1.7 2.95" 1.38" 1.77" 75 1.38" 35 45
90 75 35 45" 97.8
2CDC242005F0011 2CDC242006F0011 4-5-7-3_Disjoncteurs-moteurs

14 0.55" 14 0.55" 14 0.55" 14 0.55"
45 1.77" 45 1.77"
MO132 ≤ 10 A MO132 ≥ 12 A
