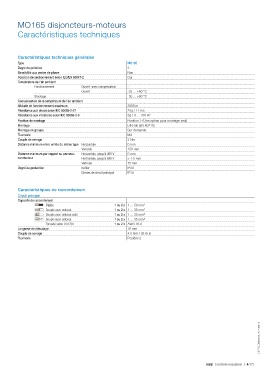

MO165 disjoncteurs-moteurs
Caractéristiques techniques

Caractéristiques techniques générales
Type MO165
Degré de pollution 3
Sensibilité aux pertes de phase Non
Fonction de sectionnement selon IEC/EN 60947-2 Oui
Température de l'air ambiant
Fonctionnement Ouvert -avec compensation -
Ouvert -25 ... +60 °C
Stockage -50 ... +80 °C
Compensation de la température de l'air ambiant -
Altitude de fonctionnement maximum 2000 m
Résistance aux chocs selon IEC 60068-2-27 25g / 11 ms
Résistance aux vibrations selon IEC 60068-2-6 5g / 3 ... 150 Hz
Position de montage Position 1-6 (en option pour montage seul)
Montage DIN-rail (EN 60715)
Montage en groupe Sur demande
Tournevis M4
Couple de serrage 2 Nm
Distance minimum entre unités du même type Horizontale 0 mm
Verticale 150 mm
Distance minimum par rapport au panneau Horizontale, jusqu'à 400 V 0 mm
conducteur Horizontale, jusqu'à 690 V > 1.5 mm
Verticale 75 mm
Degré de protection Boîtier IP20
Bornes de circuit principal IP10

Caractéristiques de raccordement
Circuit principal
Capacité de raccordement
Rigide 1 ou 2 x 1 ... 50 mm²
Souple avec embout 1 ou 2 x 1 ... 35 mm²
Souple avec embout isolé 1 ou 2 x 1 ... 35 mm²
Souple sans embout 1 ou 2 x 1 ... 35 mm²
Torsadé selon UL/CSA 1 ou 2 x AWG 16-0
Longueur de dénudage 16 mm
Couple de serrage 4.0 Nm / 35 Ib.in
Tournevis Pozidriv 2

4-5-7-2_Disjoncteurs-moteurs

ABB Contrôle industriel | 4/171
