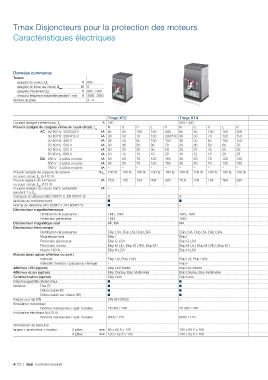

Tmax Disjoncteurs pour la protection des moteurs

       Caractéristiques électriques









       Données communes
       Tension
         assignée de service, U e     V 690
         assignée de tenue aux chocs, U imp  kV 8
         assignée d'isolement, U i    V 800...1000
         d'essai à fréquence industrielle pendant 1 min.  V 3000...3500
       Nombre de pôles                  3 - 4



                                                 Tmax XT2                        Tmax XT4                                        Tmax T5                         Tmax T6
       Courant assigné ininterrompu, I u       A 160                             250 / 320                                       400 / 630                       630 / 800 / 1000
       Pouvoir assigné de coupure ultime en court-circuit, I cu  N  S  H  L  V   N     S     H      L     V                      N      S     H     L      V     N      S     H     L
                   AC 50-60 Hz  220/230 V     kA 65    85     100   150   200    65    85    100    150   200                    70     85    100   200    200   70     85    100   200
                      50-60 Hz  380/415 V     kA 36    50     70    120   200/150 36   50    70     120   150                    36     50    70    120    200   36     50    70    100
                      50-60 Hz  440 V         kA 36    50     65    100   150    36    50    65     100   150                    30     40    65    100    180   30     45    50    80
                      50-60 Hz  500 V         kA 30    36     50    60    70     30    36    50     60    70                     25     30    50    85     150   25     35    50    65
                      50-60 Hz  525 V         kA 20    25     30    36    50     20    25    45     50    50                     –      –     –     –      –     –      –     –     –
                      50-60 Hz  690 V         kA 10    12     15    18    20     10    12    15     20    25                     20     25    40    70     80    20     22    25    30
                   DC 250 V - 2 pôles en série  kA 36  50     70    120   150    36    50    70     120   150                    36     50    70    100    150   35     50    65    100
                      500 V - 3 pôles en série  kA 36  50     70    120   150    36    50    70     120   150                    –      –     –     –      –     –      –     –     –
                      750 V - 3 pôles en série  kA –   –      –     –     –      –     –     –      –     –                      16     25    36    50     70    16     20    36    50
       Pouvoir assigné de coupure de service   %I cu  100 %  100 %  100 %  100 %  100 %  100 %  100 %  100 %  100 %  100 %       100 %  100 %  100 %  100 %  100 %  100 %  100 %  100 %  75 %
       en court-circuit, I  (à 415 V)
                  cs
       Pouvoir assigné de fermeture           kA 75.6  105    154   264   330    75.6  105   154    264   330                    75.6   105   154   264    440   75.6   105   154   220
       en court-circuit, I  (415 V)
                  cm
       Courant assigné de courte durée admissible   kA –                         –                                               5 (400 A)                       7.6 (630 A) - 10 (800 A)
       pendant 1 s, I cw
       Catégorie d'utilisation (IEC 60947-2, EN 60947-2)  A                      A                                               B (400 A) - A (630 A)           B (630 A - 800 A) - A (1000 A)
       Aptitude au sectionnement
       Norme de référence (IEC 60947-2, EN 60947-2)                              –
       Déclencheur magnétothermique
                   Distribution de puissance     TMD, TMA                        TMD, TMA                                        TMA                             TMA (630/800)
                   Protection générateur         TMG                             TMG                                             TMG                             –
       Déclencheur magnétique seul               MF, MA                          MA                                              –                               –
       Déclencheur électronique
                   Distribution de puissance     Ekip LS/I, Ekip LSI, Ekip LSIG  Ekip LS/I, Ekip LSI, Ekip LSIG                  PR221 LS/I, PR222 LSI, PR222 LSIG  PR221 LS/I, PR222 LSI, PR222 LSIG
                   Magnétique seul               Ekip I                          Ekip I                                          PR221 I                         PR221 I
                   Protection générateur         Ekip G-LS/I                     Ekip G-LS/I                                     –                               –
                   Protection moteur             Ekip M-LIU, Ekip M-LRIU, Ekip M-I  Ekip M-LIU, Ekip M-LRIU, Ekip M-I            PR222 MP                        PR222 MP
                   Neutre 160 %                  Ekip N-LS/I                     Ekip N-LS/I                                     –                               –
       Mesure (avec option afficheur ou com.)
                   Intensité                     Ekip LSI, Ekip LSIG             Ekip LSI, Ekip LSIG                             PR222 DS/PD                     PR222 DS/PD
                   Intensité / tension / puissance / énergie  –                  Ekip E                                          Ekip E                          PR223 DS/P + VM010
       Afficheur LED (option)                    Ekip LED Meter                  Ekip LED Meter                                  –                               –
       Afficheur écran (option)                  Ekip Display, Ekip Multimeter   Ekip Display, Ekip Multimeter                   FDU (hors Ekip E) - HMI         FDU - HMI
       Communication (option)                    Ekip Com                        Ekip Com
       Interchangeabilité déclencheur
       Versions    Fixe (F)
                   Débrochable (P)                                                                                                                               –
                   Débrochable sur chariot (W)
       Fixation sur rail DIN                     DIN EN 50022                    –                                               –                               –
       Endurance mécanique
                   Nombre manœuvres / opér. horaires  25 000 / 240               25 000 / 240                                    20 000 / 120                    20 000 / 120
       Endurance électrique (à 415 V)
                   Nombre manœuvres / opér. horaires  8000 / 120                 8000 / 120                                      7000 (400 A) - 5000 (630 A) / 60  7000 (630 A) - 5000 (800 A) -
                                                                                                                                                                 4000 (1000 A) / 60
       Dimensions de base fixe
       largeur x profondeur x hauteur  3 pôles  mm 90 x 82.5 x 130               105 x 82.5 x 160                                140 x 103.5 x 205               210 x 103.5 x 268
                                 4 pôles     mm 120 x 82.5 x 130                 140 x 82.5 x 160                                184 x 103.5 x 205               280 x 103.5 x 268
