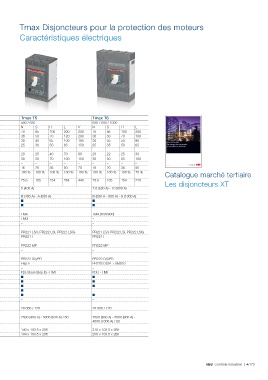

Tmax Disjoncteurs pour la protection des moteurs

Caractéristiques électriques

Tmax XT2 Tmax XT4 Tmax T5 Tmax T6
Courant assigné ininterrompu, I u A 160 250 / 320 400 / 630 630 / 800 / 1000
Pouvoir assigné de coupure ultime en court-circuit, I cu N S H L V N S H L V N S H L V N S H L
AC 50-60 Hz 220/230 V kA 65 85 100 150 200 65 85 100 150 200 70 85 100 200 200 70 85 100 200
50-60 Hz 380/415 V kA 36 50 70 120 200/150 36 50 70 120 150 36 50 70 120 200 36 50 70 100
50-60 Hz 440 V kA 36 50 65 100 150 36 50 65 100 150 30 40 65 100 180 30 45 50 80 Solutions pour le bâtiment
Marché tertiaire
50-60 Hz 500 V kA 30 36 50 60 70 30 36 50 60 70 25 30 50 85 150 25 35 50 65 et les infrastructures
Au service de vos projets
et installations tertiaires
50-60 Hz 525 V kA 20 25 30 36 50 20 25 45 50 50 – – – – – – – – –
50-60 Hz 690 V kA 10 12 15 18 20 10 12 15 20 25 20 25 40 70 80 20 22 25 30
DC 250 V - 2 pôles en série kA 36 50 70 120 150 36 50 70 120 150 36 50 70 100 150 35 50 65 100
500 V - 3 pôles en série kA 36 50 70 120 150 36 50 70 120 150 – – – – – – – – –
Énergie et productivité pour un monde meilleur
750 V - 3 pôles en série kA – – – – – – – – – – 16 25 36 50 70 16 20 36 50
1TXH000212B0302_SolutionsABB_ bâtiment_ infrastructures_v3.indd 1 12/12/2013 13:06:04
Pouvoir assigné de coupure de service %I cu 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 75 % Catalogue marché tertiaire
en court-circuit, I (à 415 V)
cs
Pouvoir assigné de fermeture kA 75.6 105 154 264 330 75.6 105 154 264 330 75.6 105 154 264 440 75.6 105 154 220
en court-circuit, I (415 V) Les disjoncteurs XT
cm
Courant assigné de courte durée admissible kA – – 5 (400 A) 7.6 (630 A) - 10 (800 A)
pendant 1 s, I cw
Catégorie d'utilisation (IEC 60947-2, EN 60947-2) A A B (400 A) - A (630 A) B (630 A - 800 A) - A (1000 A)
Aptitude au sectionnement
Norme de référence (IEC 60947-2, EN 60947-2) –
Déclencheur magnétothermique
Distribution de puissance TMD, TMA TMD, TMA TMA TMA (630/800)
Protection générateur TMG TMG TMG –
Déclencheur magnétique seul MF, MA MA – –
Déclencheur électronique
Distribution de puissance Ekip LS/I, Ekip LSI, Ekip LSIG Ekip LS/I, Ekip LSI, Ekip LSIG PR221 LS/I, PR222 LSI, PR222 LSIG PR221 LS/I, PR222 LSI, PR222 LSIG
Magnétique seul Ekip I Ekip I PR221 I PR221 I
Protection générateur Ekip G-LS/I Ekip G-LS/I – –
Protection moteur Ekip M-LIU, Ekip M-LRIU, Ekip M-I Ekip M-LIU, Ekip M-LRIU, Ekip M-I PR222 MP PR222 MP
Neutre 160 % Ekip N-LS/I Ekip N-LS/I – –
Mesure (avec option afficheur ou com.)
Intensité Ekip LSI, Ekip LSIG Ekip LSI, Ekip LSIG PR222 DS/PD PR222 DS/PD
Intensité / tension / puissance / énergie – Ekip E Ekip E PR223 DS/P + VM010
Afficheur LED (option) Ekip LED Meter Ekip LED Meter – –
Afficheur écran (option) Ekip Display, Ekip Multimeter Ekip Display, Ekip Multimeter FDU (hors Ekip E) - HMI FDU - HMI
Communication (option) Ekip Com Ekip Com
Interchangeabilité déclencheur
Versions Fixe (F)
Débrochable (P) –
Débrochable sur chariot (W)
Fixation sur rail DIN DIN EN 50022 – – –
Endurance mécanique
Nombre manœuvres / opér. horaires 25 000 / 240 25 000 / 240 20 000 / 120 20 000 / 120
Endurance électrique (à 415 V)
Nombre manœuvres / opér. horaires 8000 / 120 8000 / 120 7000 (400 A) - 5000 (630 A) / 60 7000 (630 A) - 5000 (800 A) -
4000 (1000 A) / 60
Dimensions de base fixe
largeur x profondeur x hauteur 3 pôles mm 90 x 82.5 x 130 105 x 82.5 x 160 140 x 103.5 x 205 210 x 103.5 x 268
4 pôles mm 120 x 82.5 x 130 140 x 82.5 x 160 184 x 103.5 x 205 280 x 103.5 x 268

ABB Contrôle industriel | 4/17 3
