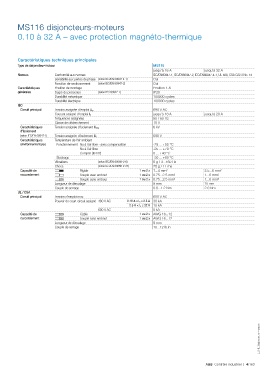

MS116 disjoncteurs-moteurs

0.10 à 32 A – avec protection magnéto-thermique

Caractéristiques techniques principales
Type de disjoncteur-moteur MS116
jusqu'à 16 A jusqu'à 32 A
Normes Conformité aux normes IEC/EN60947-1, IEC/EN60947-2, IEC/EN60947-4-1, UL 508, CSA C22.2 No. 14
Sensibilité aux pertes de phase (selon IEC/EN 60947-4-1) Oui
Fonction de sectionnement (selon IEC/EN 60947-2) Oui
Caractéristiques Position de montage Position 1-6
générales Degré de protection (selon IEC 60947-1) IP20
Durabilité mécanique 100000 cycles
Durabilité électrique 100000 cycles
IEC
Circuit principal Tension assignée d'emploi U e 690 V AC
jusqu'à 16 A jusqu'à 20 A
Courant assigné d'emploi I e
Fréquences assignées 50 / 60 Hz
Classe de déclenchement 10 A
Caractéristiques Tension assignée d'isolement U imp 6 kV
d'isolement
(selon IEC/EN 60947-1) Tension assignée d'isolement U i 690 V
Caractéristiques Température de l'air ambiant
environnementales Fonctionnement Nu à l'air libre - avec compensation -25 ... +55 °C
Nu à l'air libre -25 ... +70 °C
Compris (IB132) 0 ... +40 °C
Stockage -50 ... +80 °C
Vibrations (selon IEC/EN 60068-2-6) 5 g / 3...150 Hz
Chocs (selon IEC/EN 60068-2-27) 25 g / 11 ms
Capacité de Rigide 1 ou 2 x 1...4 mm² 2.5...6 mm²
raccordement Souple avec embout 1 ou 2 x 0.75...2.5 mm² 1...6 mm²
Souple sans embout 1 ou 2 x 0.75...2.5 mm² 1...6 mm²
Longueur de dénudage 9 mm 10 mm
Couple de serrage 0.8...1.2 Nm 2.0 Nm
UL / CSA
Circuit principal Tension d'emploi max. 600 V AC
Pouvoir de court-circuit assigné 480 V AC 0.16 A ≤ I e ≤ 2.5 A 30 kA
2.5 A < I e ≤ 32 A 18 kA
600 V AC 5 kA
Capacité de Câblé 1 ou 2 x AWG 16...12
raccordement Souple sans embout 1 ou 2 x AWG 16...12
Longueur de dénudage 9 mm
Couple de serrage 10...12 lb.in
