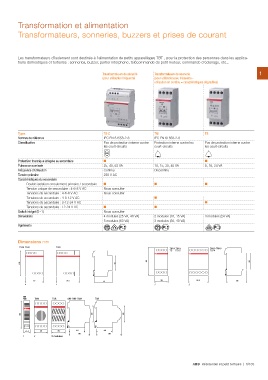

Page 197 - Residentiel

Transformation et alimentation
Transformateurs, sonneries, buzzers et prises de courant

Les transformateurs d’isolement sont destinés à l’alimentation de petits appareillages TBT , pour la protection des personnes dans les applica-
tions domestiques et tertiaires : sonneries, buzzer, portier interphone, télécommande de petit moteur, commande d’éclairage, etc...

Transformateurs de sécurité Transformateurs de sonnerie 1
(pour utilisation fréquente) (pour utilisation peu fréquente -
utilisation en continu = caractéristiques dégradées)

Types TS-C TM TS
Normes de référence IEC EN 61558-2-6 IEC EN 61558-2-8
Classification Pas de protection interne contre
Pas de protection interne contre Protection interne contre les les court-circuits
les court-circuits court-circuits

Protection thermique intégrée au secondaire ■ 10, 15, 30, 40 VA ■
Puissance nominale 25, 40, 63 VA Discontinu 8, 16, 24 VA
Fréquence d'utilisation Continu
Tension primaire 230 V AC ■ ■
Caractéristiques du secondaire
■ ■ ■
Double isolation enroulement primaire / secondaire Nous consulter ■
Tension unique de secondaire : 4-6-8 V AC Nous consulter 2 modules (10, 15 VA) 3 modules (24 VA)
Tensions de secondaire : 4-6-8 V AC 3 modules (30, 40 VA) –
Tensions de secondaire : 4-8-12 V AC ■
Tensions de secondaire : 8-12-24 V AC Nous consulter
Tensions de secondaire : 12-24 V AC 4 modules (25 VA, 40 VA)
Switch intégré (0 - 1) 5 modules (63 VA)
Dimensions

Agréments

Dimensions mm TS 63 TM10 TM15 TM30 TM40
TS TS 16 TS 24
TS 25 TS 40

85 100 45 45
85

70 87.5 58 35 52.5 58
4 5 TSR 2 3

SM TSR SM - RM - TSM
RM TSM

45
45

17.5 35 35 44 44
2 modules 58 68

12
