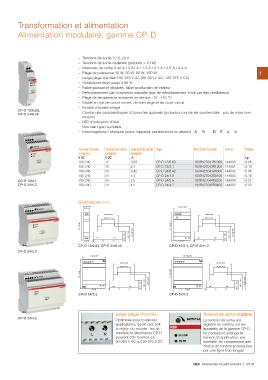

Transformation et alimentation
Alimentation modulaire, gamme CP-D

– Tensions de sortie 12 V, 24 V 1
– Tensions de sortie réglables (produits > 10 W)
CP-D 12/0.83, – Intensités de sortie 0.42 A / 0.83 A / 1.3 A / 2.1 A / 2.5 A / 4.2 A
CP-D 24/0.42 – Plage de puissance 10 W, 30 W, 60 W, 100 W
– Large plage d'entrée 100-240 V AC (90-264 V AC, 120-370 V DC)
CP-D 12/2.1 – Rendement élevé jusqu'à 89 %
CP-D 24/1.3 – Faible puissance dissipée, faible production de chaleur
– Refroidissement par convection naturelle (pas de refroidissement forcé par des ventilateurs)
– Plage de température ambiante en service -10...+70 °C
– Stable en cas de circuit ouvert, de surcharge et de court-circuit
– Fusible d'entrée intégré
– Courbe des caractéristiques U/I pour les appareils (protection contre les surintensités - pas de mise hors

tension)
– LED d'indication d’état
– Gris clair type modulaire
– Homologations / Marques (selon l'appareil, partiellement en attente) : A H D E a b

Tension d'entrée Tension de sortie Intensité de sortie Type Réf. Commerciale Article Masse
assignée assignée assignée
V AC V DC A CP-D 12/0.83 1SVR427041R1000 144000 kg
100-240 12 0.83 CP-D 12/2.1 1SVR427043R1200 144001 0.06
100-240 12 2.1 CP-D 24/0.42 1SVR427041R0000 144002 0.19
100-240 24 0.42 CP-D 24/1.3 1SVR427043R0100 144003 0.06
100-240 24 1.3 CP-D 24/2.5 1SVR427044R0200 144004 0.19
100-240 24 2.5 CP-D 24/4.2 1SVR427045R0400 144005 0.25
100-240 24 4.2 0.32

Dimensions mm 53,0 [2.09”]

18,0 [0.71”] 67,0 [2.64”]
44,5 [1.75”]
67,0 [2.64”]
44,5 [1.75”]

91,0 [3.58”] 32,1 [1.26”] 32,1 [1.26”]
49,0 [1.93”] 49,0 [1.93”]
57,5 [2.26”] 57,5 [2.26”]
91,0 [3.58”]

CP-D 12/0.83, CP-D 24/0.42 CP-D 12/2.1, CP-D 24/1.3

CP-D 24/2.5

71,0 [2.80”] 89,9 [3.54”]

67,0 [2.64”] 67,0 [2.64”]
44,5 [1.75”] 44,5 [1.75”]

91,0 [3.58”] 32,1 [1.26”] 32,1 [1.26”]
49,0 [1.93”] 49,0 [1.93”]
57,5 [2.26”] 57,5 [2.26”]
91,0 [3.58”]

CP-D 24/2.5 CP-D 24/4.2

CP-D 24/4.2 Large plage d'entrée Tension de sortie réglable
La tension de sortie est
Optimisée pour toutes les réglable en continu sur les
applications, quelle que soit appareils de la gamme CP-D.
la région du monde : les ali- Ils s'adaptent ainsi parfai-
mentations électriques CP-D tement à l'application, par
peuvent être fournies en exemple, en compensant des
90-264 V AC ou120-370 V DC. chutes de tension provoquées
par une ligne trop longue.
