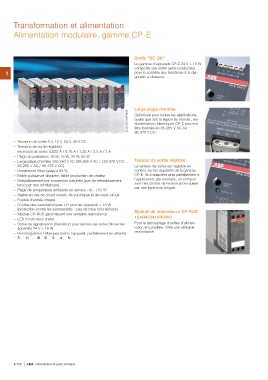

Page 200 - Residentiel

Transformation et alimentation
Alimentation modulaire, gamme CP-E

Sortie "DC OK"
La gamme d'appareils CP-E 24 V > 18 W
comporte une sortie semi-conducteur

1 pour le contrôle des fonctions et le dia-

gnostic à distance.

2CDC 275 004 F0b06 Large plage d'entrée

Optimisée pour toutes les applications,
quelle que soit la région du monde : les
alimentations électriques CP-E peuvent
être fournies en 85-265 V AC ou
90-375 V DC.

– Tensions de sortie 5 V, 12 V, 24 V, 48 V DC Tension de sortie réglable
– Tensions de sortie réglables La tension de sortie est réglable en
– Intensités de sortie 0.625 A / 0.75 A / 1.25 A / 2.5 A / 3 A continu sur les appareils de la gamme
– Plage de puissance 15 W, 18 W, 30 W, 60 W CP-E. Ils s'adaptent ainsi parfaitement à
– Large plage d'entrée 100-240 V AC (90-265 V AC / 120-370 V DC , l'application, par exemple, en compen-
sant des chutes de tension provoquées
85-265 V AC / 90-375 V DC) par une ligne trop longue.
– Rendement élevé jusqu'à 89 %
– Faible puissance dissipée, faible production de chaleur Module de redondance CP-RUD
– Refroidissement par convection naturelle (pas de refroidissement 1SVR423418R9000
Pour le découplage d'unités d'alimen-
forcé par des ventilateurs) tation en parallèle. Offre une véritable
– Plage de température ambiante en service -10...+70 °C redondance.
– Stable en cas de circuit ouvert, de surcharge et de court-circuit
– Fusible d'entrée intégré
– Courbe des caractéristiques U/I pour les appareils > 18 W

(protection contre les surintensités - pas de mise hors tension)
– Module CP-RUD garantissant une véritable redondance
– LED d'indication d’état
– Sortie de signalisation (transistor) pour tension de sortie OK sur les

appareils 24 V > 18 W
– Homologations / Marques (selon l'appareil, partiellement en attente) :

AHBDEab
