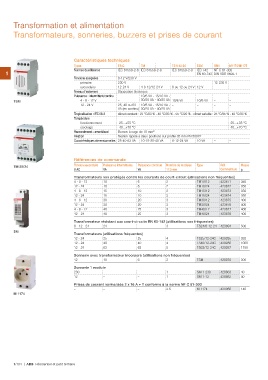

Page 198 - Residentiel

Transformation et alimentation
Transformateurs, sonneries, buzzers et prises de courant

Caractéristiques techniques

Types TS-C TM TS 8-12-24 TSM SM1 M1174/M1175
Normes de référence
1 IEC 61558-2-6 IEC 61558-2-8 IEC 61558-2-8 IEC 742 NF C 61-303
Tensions assignées EN 60-742 DIN VDE 0620-1
TSM primaire
secondaire 8-12 V/230 V
TM 30/24
SM Niveau d'isolement 230 V 12-230 V –
M 1174 Puissance : intermittent/continu
12-24 V 4-8-12/12-24 V 8 ou 12 ou 24 V 12 V – –
4 - 8 - 12 V
12 - 24 V Séparation électrique

10/6 VA - 15/10 VA -

– 30/20 VA - 40/25 VA 10/6 VA 10/6 VA – –

25, 40 ou 63 10/6 VA - 15/10 VA - – – ––
VA (en continu) 30/20 VA - 40/25 VA

Tropicalisation : IEC 58-2 climat constant : 23 °C/83 % - 40 °C/93 % - 55 °C/20 % - climat variable : 25 °C/95 % - 40 °C/93 %

Température

fonctionnement -25...+55 °C -25...+35 °C

stockage -40...+70 °C -40...+70 °C

Raccordement : amont/aval Bornes à cage de 10 mm²

Fixation fixation rapide à deux positions sur profilé 35 mm EN 50022

Caractéristiques dimensionnelles 25-40-63 VA 10-15-30-40 VA 8-12-24 VA 10 VA – –

Références de commande Puissance continue Nombre de modules Type Réf. Masse
VA 17.5 mm Commerciale g
Tension secondaire Puissance intermittente
V AC VA

Transformateurs non protégés contre les courants de court-circuit (utilisations non fréquentes)

4 - 8 - 12 10 62 TM10/12 423671 350
350
12 - 24 10 62 TM10/24 423672 350
350
4 - 8 - 12 15 10 2 TM15/12 423673 400
400
12 - 24 15 10 2 TM15/24 423674 400
400
4 - 8 - 12 30 20 3 TM30/12 423675

12 - 24 30 20 3 TM30/24 423676

4 - 8 - 12 40 25 3 TM40/12 423677

12 - 24 40 25 3 TM40/24 423678

Transformateur résistant aux court-circuits EN 60-742 (utilisations non fréquentes)

8 - 12 - 24 24 –3 TS24/8-12-24 423694 500

Transformateurs (utilisations fréquentes)

12 - 24 25 25 4 TS25/12-24C 429285 920
4 TS40/12-24C 429286 1000
12 - 24 40 40 5 TS63/12-24C 429287 1150

12 - 24 63 63

Sonnerie avec transformateur incorporé (utilisations non fréquentes)

12 10 62 TSM 420070 300

Sonnerie 1 module –1 SM 1-230 428863 40
230 – –1 SM 1-12 428862 40
12 –

Prises de courant normalisée 2 x 16 A + T conforme à la norme NF C 61-303

–– – 2.5 M 1174 420066 140

1/184 | ABB Résidentiel et petit tertiaire
