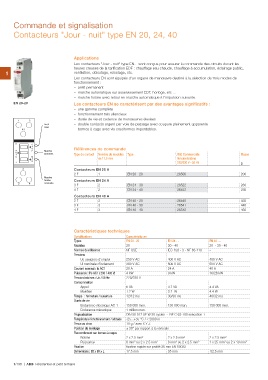

Page 210 - Residentiel

Commande et signalisation
Contacteurs "Jour - nuit" type EN 20, 24, 40

1 Applications

EN 20-20 Les contacteurs "Jour - nuit" type EN.. sont conçus pour assurer la commande des circuits durant les
heures creuses de la tarification EDF : chauffage eau chaude, chauffage à accumulation, éclairage public,
13 Arrêt ventilation, délestage, relestage, etc.
A1 total
Les contacteurs EN sont équipés d’un organe de manœuvre destiné à la sélection de trois modes de
fonctionnement :
– arrêt permanent
– marche automatique sur asservissement EDF, horloge, etc …
– marche forcée avec retour en marche automatique à l’impulsion suivante.

Les contacteurs EN se caractérisent par des avantages significatifs :
– une gamme complète
– fonctionnement très silencieux
– durée de vie et cadence de manoeuvres élevées
– double contacts argent par voie de passage avec coupure pleinement apparente
– bornes à cage avec vis cruciformes imperdables.

0 S Marche Références de commande Réf. Commerciale Masse
T automat. Tension bobine g
A 0 Type de contact Nombre de modules Type 220/230 V - 50 Hz
U P Marche de 17.5 mm 200
T forcée 26506
O M manuelle 280
A 26522 280
1 N 26523
430
2 Contacteurs EN 20 A 26540 440
2F 1 26541 450
24 EN 20 - 20 26542
Contacteurs EN 24 A
3F 2 EN 24 - 30
4F 2 EN 24 - 40

Contacteurs EN 40 A EN 40 - 20
2F 3 EN 40 - 30
3F 3 EN 40 - 40
4F 3

Caractéristiques techniques

Spécifications Caractéristiques EN 24 - .. EN 40 - ..
Types EN 20 - 20 20 - 30 - 40
–
Modèles 20 30 - 40 400 V AC
500 V AC
Normes de référence NF USE IEC 158 - 3 - NF 63-110 40 A
Tensions 250 V AC 400 V AC 16/26 kW

Ue assignée d’emploi 4.4 VA
4.4 W
Ui nominale d’isolement 380 V AC 500 V AC 40/32 ms
150 000 man.
Courant nominal : Ie AC1 20 A 24 A
2 x 2.5 mm²
Puissance : Pe AC1 ( 230 / 400 V) 4 kW 9 kW 1 x 25 mm² ou 2 x 10 mm²
Tension bobines : Uc / 50 Hz 220/230 V 52.5 mm

Consommation

Appel 8 VA 3.7 VA

Maintien 1.2 W 3.7 W

Temps : fermeture / ouverture 12/12 ms 30/30 ms
Durée de vie

Endurance électrique AC-1 150 000 man. 130 000 man.

Endurance mécanique 1 million man.

Tropicalisation DIN 50 017 SF W 30 cycles - NF C 63-100 exécution 1
Température fonctionnement / altitude -25...+55 °C / < 2000 m
Tenue au choc 10 g / axes X Y Z

Position de montage ± 30° par rapport à la verticale

Raccordement sur bornes à cages

Bobine 2 x 2.5 mm² 2 x 2.5 mm²
Puissance 6 mm² ou 2 x 2.5 mm² 6 mm² ou 2 x 2.5 mm²

Fixation fixation rapide sur profilé 35 mm EN 50022

Dimensions : 85 x 68 x L 17.5 mm 35 mm
