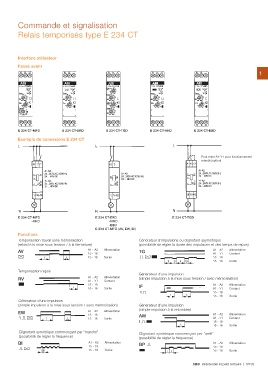

Commande et signalisation
Relais temporisés type E 234 CT

Interface utilisateur
Faces avant

1

E 234 CT-MFD E 234 CT-ERD E 234 CT-TGD E 234 CT-AHD E 234 CT-EBD

Exemple de connexions E 234 CT Pont entre A1-Y1 pour fonctionnement
retardé (option)

E 234 CT-MFD E 234 CT-ERD E 234 CT-TGD
-AHD -VWD
-EBD

E 234 CT-MFD (AV, EW, BI)

Fonctions

Temporisation travail sans mémorisation Générateur d'impulsions ou clignotant asymétrique
(retard à la mise sous tension / à la fermeture) (possibilité de régler la durée des impulsions et des temps de repos)

AV A1 - A2 Alimentation TG A1 - A2 Alimentation
15 - 18 A1 - Y1 Contact
15 - 18
15 - 16 Sortie 15 - 16 Sortie

Temporisation repos A1 - A2 Alimentation Générateur d'une impulsion
A1 - Y1 Contact (simple impulsion à la mise sous tension / avec mémorisation)
RV 15 - 18
15 - 16 Sortie
IF A1 - A2 Alimentation
A1 - Y1 Contact

15 - 18

15 - 16 Sortie

Générateur d'une impulsion Générateur d'une impulsion
(simple impulsion à la mise sous tension / sans mémorisation) (simple impulsion à la retombée)

EW A1 - A2 Alimentation AW A1 - A2 Alimentation
15 - 18 Sortie A1 - Y1 Contact
15 - 16 15 - 18 Sortie
15 - 16
Alimentation
Clignotant symétrique commençant par "marche" Clignotant symétrique commençant par "arrêt" Sortie
(possibilité de régler la fréquence) (possibilité de régler la fréquence)

BI A1 - A2 Alimentation BP A1 - A2
15 - 18 Sortie 15 - 18
15 - 16 15 - 16
