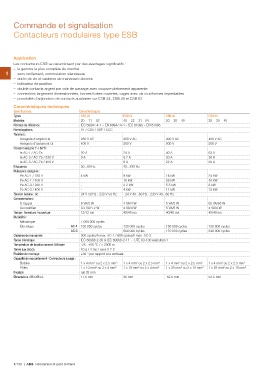

Page 212 - Residentiel

Commande et signalisation
Contacteurs modulaires type ESB

Application

Les contacteurs ESB se caractérisent par des avantages significatifs :
– la gamme la plus complète du marché

1 – sans ronflement, commutation silencieuse

– durée de vie et cadence de manœuvre élevées
– indicateur de position
– double contacts argent par voie de passage avec coupure pleinement apparente
– connexions largement dimensionnées, bornes livrées ouvertes, cages avec vis cruciformes imperdables
– possibilité d'adjonction de contacts auxiliaires sur ESB 24, ESB 40 et ESB 63.

Caractéristiques techniques

Spécifications Caractéristiques

Types ESB 20 ESB 24 ESB 40 ESB 63
20 - 30 - 40
Modèles 20 - 11 - 02 40 - 22 - 31 - 04 20 - 30 - 40
400 V AC
Normes de référence IEC 60947-4-1 – EN 60947-4-1 – IEC 61095 – EN 61095 500 V
63 A
Homologations UL / CSA / USE / CCC 30 A
30 A
Tensions :
24 kW
Assignée d'emploi Ue 250 V AC 400 V AC 400 V AC 40 kW
8 kW
Assignée d'isolement Ui 400 V 500 V 500 V 15 kW

Courant assigné t° < 55°C : 65 VA/65 W
4 VA/4 W
Ie AC-1 / AC-7a 20 A 24 A 40 A 40/40 ms

Ie AC-3 / AC-7b / 230 V 9A 8.7 A 20 A 150 000 cycles
240 000 cycles
Ie AC-3 / AC-7b / 400 V - 9 A 22 A
1 x 4 mm² ou 2 x 2.5 mm²
Fréquence 50...60 Hz 40...450 Hz 1 x 25 mm² ou 2 x 10 mm²
52.5 mm
Puissance assignée :

Pe AC-1 / 230 V 4 kW 9 kW 16 kW

Pe AC-1 / 400 V - 16 kW 26 kW

Pe AC-3 / 230 V - 2.2 kW 5.5 kW

Pe AC-3 / 400 V - 4 kW 11 kW

Tension bobine : Uc 24 V 50 Hz - 230 V 50 Hz 24 V 40...60 Hz - 230 V 40...60 Hz

Consommation :

À l'appel 8 VA/5 W 4 VA/4 W 5 VA/5 W

Au maintien 3.2 VA/1.2 W 4 VA/4 W 5 VA/5 W

Temps : fermeture / ouverture 12/12 ms 40/40 ms 40/40 ms

Durabilité :

Mécanique 1 000 000 cycles

Électrique AC-1 150 000 cycles 130 000 cycles 150 000 cycles

AC-3 - 500 000 cycles 170 000 cycles

Cadence de manœuvre 300 cycles/h max. AC-1 / 600 cycles/h max. AC-3

Tenue climatique IEC 60068-2-30 & IEC 60068-2-11 - UTE 63-100 exécution 1

Température de fonctionnement /Altitude -25...+55 °C / < 2000 m

Tenue aux chocs 10 g / 4 ms / axes X Y Z

Position de montage +30 ° par rapport à la verticale

Capacité de raccordement - Connecteurs à cage :

Bobine 1 x 4 mm² ou 2 x 2.5 mm² 1 x 4 mm² ou 2 x 2.5 mm² 1 x 4 mm² ou 2 x 2.5 mm²

Pôles 1 x 10 mm² ou 2 x 4 mm² 1 x 10 mm² ou 2 x 4 mm² 1 x 25 mm² ou 2 x 10 mm²

Fixation rail 35 mm

Dimensions : 85 x 68 x L 17.5 mm 35 mm 52.5 mm
