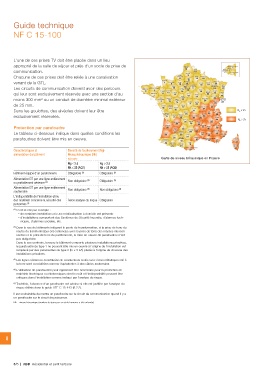

Guide technique
NF C 15-100

L'une de ces prises TV doit être placée dans un lieu NK ≤ 25
approprié de la salle de séjour et près d'un socle de prise de NK > 25
communication.
Chacune de ces prises doit être reliée à une canalisation Carte de niveau kéraunique en France
venant de la GTL.
Les circuits de communication doivent avoir des parcours
qui leur sont exclusivement réservés avec une section d'au
moins 300 mm² ou un conduit de diamètre minimal extérieur
de 25 mm.
Dans les goulottes, des alvéoles doivent leur être
exclusivement réservées.

Protection par parafoudre
Le tableau ci-dessous indique dans quelles conditions les
parafoudres doivent être mis en oeuvre.

Caractéristiques et Densité de foudroiement (Ng)
alimentation du bâtiment Niveau kéraunique (Nk)

Voir carte

Ng ≤ 2.5 Ng > 2.5
Nk ≤ 25 (AQ1) Nk > 25 (AQ2)

Bâtiment équipé d'un paratonnerre Obligatoire (2) Obligatoire (2)

Alimentation BT par une ligne entièrement Non obligatoire (4) Obligatoire (5)
ou partiellement aérienne (3)

Alimentation BT par une ligne entièrement Non obligatoire (4) Non obligatoire (4)
souterraine

L'indisponibilité de l'installation et/ou Selon analyse du risque Obligatoire
des matériels concerne la sécurité des
personnes (1)

(1) C'est le cas par exemple :
– de certaines installations où une médicalisation à domicile est présente
– d'installations comportant des Systèmes de Sécurité Incendie, d'alarmes tech-
niques, d'alarmes sociales, etc.

(2) Dans le cas de bâtiments intégrant le poste de transformation, si la prise de terre du
neutre du transformateur est confondue avec la prise de terre des masses intercon-
nectées à la prise de terre du paratonnerre, la mise en oeuvre de parafoudres n'est
pas obligatoire.
Dans le cas contraire, lorsque le bâtiment comporte plusieurs installations privatives,
le parafoudre de type 1 ne pouvant être mis en oeuvre à l'origine de l'installation est
remplacé par des parafoudres de type 2 (In ≥ 5 kA) placés à l'origine de chacune des
installations privatives.

(3) Les lignes aériennes constituées de conducteurs isolés avec écran métallique relié à
la terre sont considérées comme équivalentes à des câbles souterrains.

(4) L'utilisation de parafoudres peut également être nécessaire pour la protection de
matériels électriques ou électroniques dont le coût et l'indisponibilité peuvent être
critiques dans l'installation comme indiqué par l'analyse de risque.

(5) Toutefois, l'absence d'un parafoudre est admise si elle est justifiée par l'analyse du
risque définie dans le guide UTE C 15-443 (6.2.2).

Il est souhaitable de mettre un parafoudre sur le circuit de communication quand il y a
un parafoudre sur le circuit de puissance.

Nk = niveau kéraunique (nombre de jours par an où le tonnerre a été entendu)

8
