Guide technique
NF C 15-100

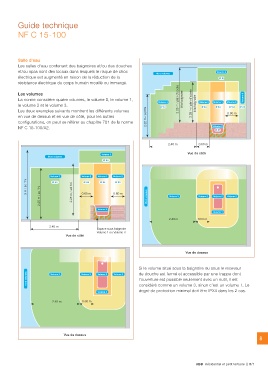

Salle d'eau Hors volumes Volume 3
Les salles d'eau contenant des baignoires et/ou des douches IP X1
et/ou spas sont des locaux dans lesquels le risque de choc
électrique est augmenté en raison de la réduction de la 2.25 m / sol finiVolume 3 Volume 2 Volume 1 Volume 2
résistance électrique du corps humain mouillé ou immergé. 2.25 m / plan d'accèsIP X1IP X4IP X4IP X4 IP X1
à la baignoire
Les volumes 0.60 m
La norme considère quatre volumes, le volume 0, le volume 1, 2.25 m / plan d'accès
le volume 2 et le volume 3. à la baignoire
Les deux exemples suivants montrent les différents volumes
en vue de dessus et en vue de côté, pour les autres Volume 3
configurations, on peut se référer au chapitre 701 de la norme Volume 0
NF C 15-100/A2. IP X7

2.40 m 0.60 m
Vue de côté
Volume 3
Hors volumes IP X1

Volume 3 Volume 2 Volume 1 Volume 2
IP X1 IP X4 IP X4 IP X4
3 m / sol fini
2.25 m / sol fini 0.60 m 0.60 m Hors volumes

2.25 m / sol fini Volume 3 Volume 2 Volume 0 Volume 2

Volume 0 2.40 m

Volume 1

0.60 m

2.40 m Espace sous baignoire
Volume 1 ou Volume 3

Vue de côté

Hors volumes Volume 3 Volume 2 Volume 0 Volume 2 Vue de dessus

2.40 m Volume 1 Si le volume situé sous la baignoire ou sous le receveur
de douche est fermé et accessible par une trappe dont
0.60 m l'ouverture est possible seulement avec un outil, il est
considéré comme un volume 3, sinon c'est un volume 1. Le
degré de protection minimal doit être IPX4 dans les 2 cas.

Vue de dessus 8

ABB Résidentiel et petit tertiaire | 8/7
