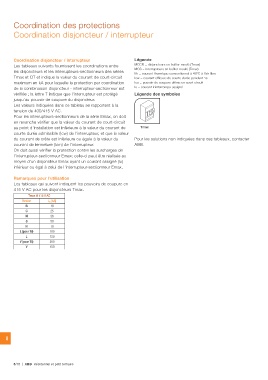

Coordination des protections
Coordination disjoncteur / interrupteur

Coordination disjoncteur / interrupteur                            Légende
Les tableaux suivants fournissent les coordinations entre
les disjoncteurs et les interrupteurs-sectionneurs des séries      MCCB = disjoncteurs en boîtier moulé (Tmax)
Tmax et OT et indique la valeur du courant de court-circuit        MCS = interrupteurs en boîtier moulé (Tmax)
maximum en kA pour laquelle la protection par coordination         Ith = courant thermique conventionnel à 40°C à l'air libre
de la combinaison disjoncteur - interrupteur-sectionneur est       Icw = courant efficace de courte durée pendant 1s
vérifiée ; la lettre T indique que l'interrupteur est protégé      Icu = pouvoir de coupure ultime en court-circuit
jusqu'au pouvoir de coupure du disjoncteur.                        Iu = courant ininterrompu assigné
Les valeurs indiquées dans ce tableau se rapportent à la
tension de 400/415 V AC.                                           Légende des symboles
Pour les interrupteurs-sectionneurs de la série Emax, on doit
en revanche vérifier que la valeur du courant de court-circuit          Tmax
au point d'installation est inférieure à la valeur du courant de
courte durée admissible (Icw) de l'interrupteur, et que la valeur  Pour les solutions non indiquées dans ces tableaux, contacter
du courant de crête est inférieure ou égale à la valeur du         ABB.
courant de fermeture (Icm) de l'interrupteur.
On doit aussi vérifier la protection contre les surcharges de
l'interrupteur-sectionneur Emax; celle-ci peut être réalisée au
moyen d'un disjoncteur Emax ayant un courant assigné (Iu)
inférieur ou égal à celui de l'interrupteur-sectionneur Emax.

Remarques pour l'utilisation
Les tableaux qui suivent indiquent les pouvoirs de coupure en
415 V AC pour les disjoncteurs Tmax.

Tmax @ 415 V AC

Version      Icu [kA]

B 18

C 25

N 36

S 50

H 70

L (pour T6)  100

L 120

V (pour T5)  200

V 150
