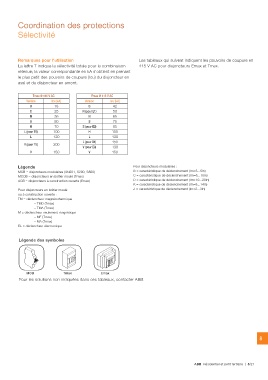

Page 487 - Residentiel

Coordination des protections
Sélectivité

Remarques pour l'utilisation Les tableaux qui suivent indiquent les pouvoirs de coupure en
La lettre T indique la sélectivité totale pour la combinaison 415 V AC pour disjoncteurs Emax et Tmax.
retenue; la valeur correspondante en kA s'obtient en prenant
le plus petit des pouvoirs de coupure (Icu) du disjoncteur en
aval et du disjoncteur en amont.

Tmax @ 415 V AC Emax @ 415 V AC

Version Icu [kA] Version Icu [kA]

B 18 B 42

C 25 N (pour E1) 50

N 36 N 65

S 50 S 75

H 70 S (pour E2) 85

L (pour T6) 100 H 100

L 120 L 130

V (pour T5) 200 L (pour X1) 150

V (pour E3) 130

V 150 V 150

Légende Pour disjoncteurs modulaires :
B = caractéristique de déclenchement (Im=3...5In)
MCB = disjoncteurs modulaires (SN201, S200, S800) C = caractéristique de déclenchement (Im=5...10In)
MCCB = disjoncteurs en boîtier moulé (Tmax) D = caractéristique de déclenchement (Im=10...20In)
ACB = disjoncteurs à construction ouverte (Emax) K = caractéristique de déclenchement (Im=8...14In)
Z = caractéristique de déclenchement (Im=2...3In)
Pour disjoncteurs en boîtier moulé
ou à construction ouverte :
TM = déclencheur magnétothermique

– TMD (Tmax)
– TMA (Tmax)
M = déclencheur seulement magnétique
– MF (Tmax)
– MA (Tmax)
EL = déclencheur électronique

Légende des symboles

MCB Tmax Emax

Pour les solutions non indiquées dans ces tableaux, contacter ABB.

8

ABB Résidentiel et petit tertiaire | 8/21
