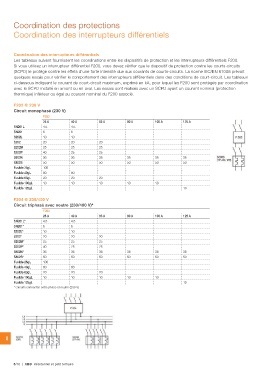

Coordination des protections
Coordination des interrupteurs différentiels

Coordination des interrupteurs différentiels
Les tableaux suivant fournissent les coordinations entre les dispositifs de protection et les interrupteurs différentiels F200.
Si vous utilisez un interrupteur différentiel F200, vous devez vérifier que le dispositif de protection contre les courts-circuits
(SCPD) le protège contre les effets d'une forte intensité due aux courants de courts-circuits. La norme IEC/EN 61008 prévoit
quelques essais pour vérifier le comportement des interrupteurs différentiels dans des conditions de court-circuit. Les tableaux
ci-dessous indiquent le courant de court-circuit maximum, exprimé en kA, pour lequel les F200 sont protégés par coordination
avec le SCPD installé en amont ou en aval. Les essais sont réalisés avec un SCPD ayant un courant nominal (protection
thermique) inférieur ou égal au courant nominal du F200 associé.

F202 @ 230 V

Circuit monophasé (230 V)

               F202

               25 A        40 A                     63 A  80 A  100 A  125 A

SN201L         4.5         4.5

SN201          6           6

S202L          10          10

S202           20          20                       20

S202M          25          25                       25

S202P          40          25                       25

S802N          36          36                       36    36    36     36

S802S          50          50                       50    50    50     50

Fusible 25gL   100

Fusible 40gL   60          60

Fusible 63gL   20          20                       20

Fusible 100gL  10          10                       10    10    10

Fusible 125gL                                                          10

F204 @ 230/400 V

Circuit triphasé avec neutre (230/400 V)*

               F204

               25 A        40 A                     63 A  80 A  100 A  125 A

SN201L*        4.5         4.5

SN201*         6           6

S202L*         10          10

S202*          20          20                       20

S202M*         25          25                       25

S202P*         40          25                       25

S802N*         36          36                       36    36    36     36

S802S*         50          50                       50    50    50     50

Fusible 25gL   100

Fusible 40gL   60          60

Fusible 63gL   20          20                       20

Fusible 100gL  10          10                       10    10    10

Fusible 125gL                                                          10

* Circuits connectés entre phase et neutre (230 V)
