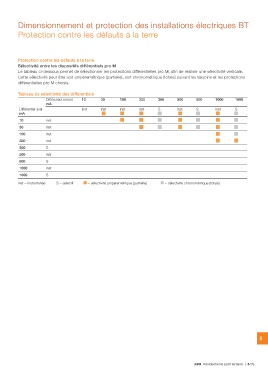

Page 505 - Residentiel

Dimensionnement et protection des installations électriques BT
Protection contre les défauts à la terre

Protection contre les défauts à la terre
Sélectivité entre les dispositifs différentiels pro M
Le tableau ci-dessous permet de sélectionner les protections différentielles pro M, afin de réaliser une sélectivité verticale.
Cette sélectivité peut être soit ampèremétrique (partielle), soit chronométrique (totale) suivant les besoins et les protections
différentielles pro M choisis.

Tableau de sélectivité des différentiels

Différentiel amont 10 30 100 300 300 500 500 1000 1000
mA S inst S inst S

Différentiel aval inst inst inst inst = sélectivité chronométrique (totale)
mA

10 inst

30 inst

100 inst

300 inst

300 S

500 inst

500 S

1000 inst

1000 S

inst = instantanée S = sélectif = sélectivité ampèremétrique (partielle)
