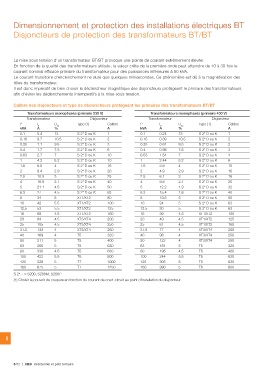

Dimensionnement et protection des installations électriques BT
Disjoncteurs de protection des transformateurs BT/BT

La mise sous tension d'un transformateur BT/BT provoque une pointe de courant extrêmement élevée.
En fonction de la qualité des transformateurs utilisés, la valeur crête de la première onde peut atteindre de 10 à 30 fois le
courant nominal efficace primaire du transformateur pour des puissances inférieures à 50 kVA.
Le courant transitoire d'enclenchement ne dure que quelques millisecondes. Ce phénomène est dû à la magnétisation des
tôles du transformateur.
Il est donc impératif de bien choisir le déclencheur magnétique des disjoncteurs protégeant le primaire des transformateurs
afin d'éviter les déclenchements intempestifs à la mise sous tension.

Calibre des disjoncteurs et type de déclencheurs protégeant les primaires des transformateurs BT/BT

Transformateurs monophasés (primaire 230 V) Transformateurs monophasés (primaire 400 V)

Transformateur Disjoncteur Transformateur Disjoncteur

P In Ucc Type (1) Calibre P In Ucc Type (1) Calibre
kVA A % A kVA A % A

0.1 0.4 13 S 2* D ou K 1 0.1 0.24 13 S 2* D ou K 1

0.16 0.7 10.5 S 2* D ou K 2 0.16 0.39 10.5 S 2* D ou K 2

0.25 1.1 9.5 S 2* D ou K 3 0.25 0.61 9.5 S 2* D ou K 2

0.4 1.7 7.5 S 2* D ou K 6 0.4 0.98 7.5 S 2* D ou K 3

0.63 2.7 7 S 2* D ou K 10 0.63 1.54 7 S 2* D ou K 4

1 4.2 5.2 S 2* D ou K 10 1 2.44 5.2 S 2* D ou K 6

1.6 6.8 4 S 2* D ou K 16 1.6 3.9 4 S 2* D ou K 10

2 8.4 2.9 S 2* D ou K 20 2 4.9 2.9 S 2* D ou K 16

2.5 10.5 3 S 2* D ou K 25 2.5 6.1 3 S 2* D ou K 16

4 16.9 2.1 S 2* D ou K 40 4 9.8 2.1 S 2* D ou K 20

5 21.1 4.5 S 2* D ou K 50 5 12.2 1.9 S 2* D ou K 32

6.3 27 4.5 S 2* D ou K 63 6.3 15.4 1.6 S 2* D ou K 40

8 34 5 XT1/XT2 80 8 19.5 5 S 2* D ou K 50

10 42 5.5 XT1/XT2 100 10 24 5 S 2* D ou K 63

12.5 53 5.5 XT1/XT2 125 12.5 30 5 S 2* D ou K 63

16 68 4.5 XT1/XT2 160 16 39 4.5 XT1/XT2 100

20 84 4.5 XT3/XT4 200 20 49 4.5 XT1/XT2 125

25 105 4.5 XT3/XT4 250 25 61 4.5 XT1/XT2 160

31.5 133 4 XT3/XT4 250 31.5 77 4 XT3/XT4 200

40 169 4 T5 320 40 98 4 XT3/XT4 250

50 211 5 T5 400 50 122 4 XT3/XT4 250

63 266 5 T5 630 63 154 5 T5 320

80 338 4.5 T5 630 80 195 4.5 T5 400

100 422 5.5 T6 800 100 244 5.5 T5 630

125 528 5 T7 1000 125 305 5 T5 630

160 675 5 T7 1250 160 390 5 T6 800

S 2*... = S200, S200M, S200P
(1) Choisir le pouvoir de coupure en fonction du courant de court-circuit au point d'installation du disjoncteur.
