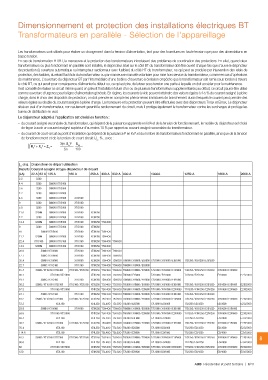

Dimensionnement et protection des installations électriques BT
Transformateurs en parallèle - Sélection de l'appareillage

Les transformateurs sont utilisés pour réaliser un changement dans la tension d’alimentation, tant pour des fournitures en haute tension que pour des alimentations en
basse tension.
En cas de transformation HT/BT, la manœuvre et la protection des transformateurs introduisent des problèmes de coordination des protections. En effet, quand deux
transformateurs ou plus fonctionnant en parallèle sont installés, le disjoncteur situé sur le côté BT du transformateur doit être ouvert chaque fois que s’ouvre le disjoncteur
de protection (à ouverture automatique ou interrupteur-sectionneur avec fusibles) du côté HT du transformateur, ce qui peut se produire par intervention des relais de
protection, des fusibles, du relais Buchholz du transformateur ou par manoeuvre manuelle volontaire pour mise hors service du transformateur, comme en cas d’opérations
de maintenance. L’ouverture du disjoncteur BT par l’intermédiaire d’une bobine d’ouverture à émission empêche que le transformateur soit remis sous tension à travers
le côté BT, ce qui aurait pour conséquence d’alimenter le défaut ou, ce qui est pire, de laisser sous tension une partie à laquelle on doit accéder pour la maintenance.
Il est conseillé de réaliser ce circuit même quand on prévoit l’installation future d’un ou de plusieurs transformateurs supplémentaires; au début, ce circuit pourra être utilisé
comme ouverture d’urgence pour la ligne d’alimentation générale. En régime, les courants à vide peuvent atteindre des valeurs égales à 4-5 % du courant assigné à pleine
charge; dans le choix des dispositifs de protection, on doit prendre en compte les phénomènes transitoires de branchement durant lesquels le courant peut prendre des
valeurs égales au double du courant assigné à pleine charge. La manœuvre et la protection peuvent être effectuées avec des disjoncteurs Tmax et Emax. Le disjoncteur
situé en aval d’un transformateur, non seulement garantit le sectionnement du circuit, mais il protège également le transformateur contre les surcharges et protège les
barres de distribution en aval.

Le disjoncteur adapté à l’application est choisi en fonction :

– du courant assigné secondaire du transformateur, qui dépend de la puissance apparente en kVA et de la tension de fonctionnement, le modèle du disjoncteur est choisi
  de façon à avoir un courant assigné supérieur d’au moins 10 % par rapport au courant assigné secondaire du transformateur.

– du courant de court-circuit au point d’installation qui dépend de la puissance P en kVA et du nombre de transformateurs fonctionnant en parallèle, ainsi que de la tension

   de fonctionnement et de la tension de court-circuit Ucc % , avec :

       RT² + XT² = ZT =  3(m.Uo )² Ucc
                            Sn 100

Ik3 disj. Disjoncteur de départ utilisation
Départs Courant assigné et type disjoncteur de départ

(kA) 32 A 63 A 125 A              160 A    250 A 400 A 630 A 800 A                         1000A                               1250 A                       1600 A             2000 A

2.2 S200                                                                                                                       T7S1250 / X1B1250 / E1B1250  X1N1600 / E1N1600  E2S2000
                                                                                                                               T7S1250 / X1N1250 / E1N1250  E2S1600            E2B2000
4.4 S200 S800N / XT1B160                                                                                                       T7H1250 / E2S1250            X1B1600 / E1B1600  E2N2000
                                                                                                                               T7S1250 / X1B1250 / E1B1250  X1N1600 / E2N1600  E2N2000
3.6 S200 S800N / XT1B160                                                                                                       T7H1250 / X1N1250 / E2N1250  X1N1600 / E1N1600  E2S2000
                                                                                                                               T7S1250 / X1B1250 / E1B1250  E2S1600            E2N2000
7.2 S200 S800N / XT1B160                                                                                                       T7S1250 / X1N1250 / E1N1250  X1B1600 / E1B1600  E3H2000
                                                                                                                               T7L1250 / E2S1250            X1N1600 / E2N1600  E2B2000
4.5    S200 S800N / XT1B160       XT1B160                                                                                      T7S1250 / X1B1250 / E1B1250  E3H1600            E2S2000
                                                                                                                               T7H1250 / X1N1250 / E2N1250  X1B1600 / E1B1600  E3V2000
9      S200 S800N / XT1B160       XT1B160                                                                                      T7L1250 / E3H1250            E2S1600            E2N2000
                                                                                                                               T7S1250 / X1B1250 / E1B1250  E3V1600            E3H2000
5.8    S200 S800N / XT1B160       XT1B160                                                                                      T7L1250 / E2S1250            X1N1600 / E1N1600  E2N2000
                                                                                                                               T7L1250 / E3V1250            E3H1600            E3V2000
11.6   S200M S800N / XT1B160      XT1B160  XT3N250                                                                             T7S1250 / X1N1250 / E1N1250  X1N1600 / E2N1600
                                                                                                                               T7L1250 / E3H1250            E3V1600
7.2    S200 S800N / XT1B160       XT1B160  XT3N250                                                                             T7H1250 / X1N1250 / E2N1250
                                                                                                                               T7L1250 / E3V1250
14.4   S200M S800N / XT1B160      XT1B160  XT3N250 T5N400

9      S200 S800N / XT1B160       XT1B160  XT3N250

18     S800N / XT1B160            XT1B160  XT3N250 T5N400

11.2   S200M S800N / XT1B160      XT1B160  XT3N250 T5N400

22.4   XT1C160 S800N / XT1C160    XT1C160  XT3N250 T5N400 T5N630

14.3   S200M S800N / XT1B160      XT1B160  XT3N250 T5N400

28.6   S800N / XT1N160            XT1N160  XT3N250 T5N400 T5N630

17.7   S800C / XT1B160            XT1B160  XT3N250 T5N400 T5N630

35.4   S800N / XT1N160            XT1N160  XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000

22.7   S800C / XT1C160            XT1C160  XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800

45.4   S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1N800 / E1N800 T7S1000 / X1N1000 / E1N1000

68.1      XT1H160 / XT2H160                XT4H250 T5H400 T5H630 T6H800 / E2S800           T7H1000 / E2S1000

19.1   S800C / XT1C160            XT1C160  XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000

38.2   S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000

57.3      XT1H160 / XT2H160                XT4H250 T5H400 T5H630 T6H800 / X1N800 / E2N800 T7H1000 / X1N1000 / E2N1000

24.1   S800C / XT1C160            XT1C160  XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000

48.2   S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1N800 / E1N800 T7S1000 / X1N1000 / E1N1000

72.3                     XT2L160           XT4L250 T5L400 T5L630 T6L800 / E2S800           T7L1000 / E2S1000

29.8   S800N / XT1N160            XT1N160  XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000

59.6      XT1H160 / XT2H160                XT4H250 T5H400 T5H630 T6H800 / X1N800 / E2N800 T7H1000 / X1N1000 / E2N1000

89.4                     XT2L160           XT4L250 T5L400 T5L630 T6L800 / E3H800           T7L1000 / E3H1000

38.2   S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000

76.4                     XT2L160           XT4L250 T5L400 T5L630 T6L800 / E2S800           T7L1000 / E2S1000

114.6                    XT2L160           XT4L250 T5L400 T5L630 T7L800 / E3V800           T7L1000 / E3V1000

48.3   S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1N800 / E1N800 T7S1000 / X1N1000 / E1N1000                                                           8

96.6                     XT2L160           XT4L250 T5L400 T5L630 T6L800 / E3H800           T7L1000 / E3H1000

60        XT1H160 / XT2H160                XT4H250 T5H400 T5H630 T6H800 / X1N800 / E2N800 T7H1000 / X1N1000 / E2N1000

120                      XT2L160           XT4H250 T5L400 T5L630 T7L800 / E3V800           T7L1000 / E3V1000
