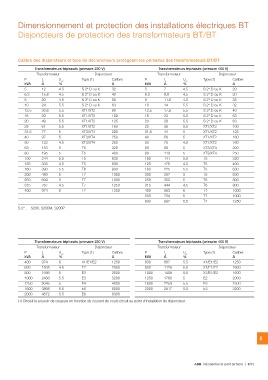

Dimensionnement et protection des installations électriques BT
Disjoncteurs de protection des transformateurs BT/BT
Calibre des disjoncteurs et type de déclencheurs protégeant les primaires des transformateurs BT/BT
Transformateurs triphasés (primaire 230 V) Transformateurs triphasés (primaire 400 V)
Transformateur Disjoncteur Transformateur Disjoncteur
P In Ucc Type (1) Calibre P In Ucc Type (1) Calibre
kVA A % A kVA A % A
5 12 4.5 S 2* D ou K 32 5 7 4.5 S 2* D ou K 20
6.3 15.8 4.5 S 2* D ou K 40 6.3 8.8 4.5 S 2* D ou K 20
8 20 4.5 S 2* D ou K 50 8 11.6 4.5 S 2* D ou K 32
10 24 5.5 S 2* D ou K 63 10 14 5.5 S 2* D ou K 32
12.5 30.6 5.5 XT1/XT2 80 12.5 17.6 5.5 S 2* D ou K 40
16 39 5.5 XT1/XT2 100 16 23 5.5 S 2* D ou K 63
20 49 5.5 XT1/XT2 125 20 28 5.5 S 2* D ou K 63
25 61 5.5 XT1/XT2 160 25 35 5.5 XT1/XT2 100
31.5 77 5 XT3/XT4 200 31.5 44 5 XT1/XT2 125
40 97 5 XT3/XT4 250 40 56 5 XT1/XT2 160
50 122 4.5 XT3/XT4 250 50 70 4.5 XT1/XT2 160
63 153 5 T5 320 63 89 5 XT3/XT4 200
80 195 5 T5 400 80 113 5 XT3/XT4 250
100 244 5.5 T5 630 100 141 5.5 T5 320
125 305 4.5 T5 630 125 176 4.5 T5 400
160 390 5.5 T6 800 160 225 5.5 T5 630
200 489 5 T7 1000 200 287 5 T5 630
250 609 5 T7 1000 250 352 5 T6 800
315 767 4.5 T7 1250 315 444 4.5 T6 800
400 974 6 T7 1250 400 563 6 T7 1000
500 704 6 T7 1000
630 887 5.5 T7 1250
S 2*.. = S200, S200M, S200P
Transformateurs triphasés (primaire 230 V) Transformateurs triphasés (primaire 400 V)
Transformateur Disjoncteur Transformateur Disjoncteur
P In Ucc Type (1) Calibre P In Ucc Type (1) Calibre
kVA A % A kVA A% A
630
400 974 6 X1/E1/E2 1250 800 887 5.5 X1/E1/E2 1250
1000
630 1535 4.5 E2 2000 1250 1126 5.5 X1/E1/E2 1600
1600
800 1949 5 E3 2500 2000 1408 5.5 X1/E1/E2 1600
1000 2436 5.5 E3 3200 1760 5 E2 2000
1250 3045 5 E4 4000 2253 5.5 E3 2500
1600 3898 5.5 E6 5000 2817 5.5 E3 3200
2000 4872 5.5 E6 6300
(1) Choisir le pouvoir de coupure en fonction du courant de court-circuit au point d'installation du disjoncteur.
