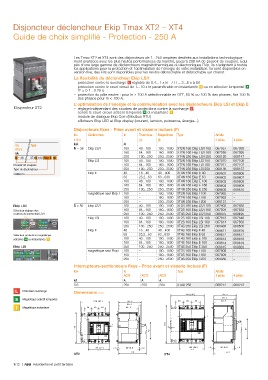

P. 18
Disjoncteur déclencheur Ekip Tmax XT2 – XT4
Guide de choix simplifié - Protection - 250 A
Les Tmax XT2 et XT4 sont des disjoncteurs de 1...250 ampères destinés aux installations technologique-
ment avancées avec les plus hautes performances du marché, jusqu'à 200 kA de pouvoir de coupure. Équi-
pés d'une large gamme de déclencheurs magnétothermiques ou électroniques Ekip, ils s'adaptent à toutes
les applications pour la protection et l'optimisation de l'énergie de votre installation. Ils sont disponibles en
version fixe, des kits sont disponibles pour les rendre débrochable et débrochable sur chariot.
La flexibilité du déclencheur Ekip LS/I
– protection contre la surcharge réglable de 0.4...1 x In / t1 = 3...6 s à 6I1
– protection contre le court-circuit de 1...10 x In paramétrable en instantanée ou en sélective temporisé
t2 = 0.1...0.25 s
– protection du pôle neutre : pour In ≥ 100 A sélectionnable en OFF, 50 % ou 100 % des phases, fixe 100 %
des phases pour In < 100 A.
L'optimisation de l'énergie et la communication avec les déclencheurs Ekip LSI et Ekip E
Disjoncteur XT2 – réglage indépendant des courbes de protections contre la surcharge ,
contre le court-circuit sélectif temporisé et instantané
– module de dialogue Ekip Com (Modbus RTU)
– afficheurs Ekip LED et Ekip display (courant, tension, puissance, énergie...).
Disjoncteurs fixes - Prise avant et visserie inclues (F)
Icu Déclencheur In Thermique Magnétique Type Article
415 V (L) (I) 3 pôles 4 pôles
Icu Type kA A
415 V N = 36 Ekip LS/I 100 40...100 100...1000 XT2N 160 Ekip LS/I 100 067057 067093
kA 160 64...160 160...1600 XT2N 160 Ekip LS/I 160 067058 067095
N = 36 XT4N 160 Ekip E 40 250 100...250 250...2500 XT4N 250 Ekip LS/I 250 068126 068147
Ekip LSI 100 40...100 100...1000 XT2N 160 Ekip LSI 100 067070 067105
Pouvoir de coupure 160 64...160 160...1600 XT2N 160 Ekip LSI 160 067071 067107
Type de déclencheur 250 100...250 250...2500 XT4N 250 Ekip LSI 250 068136 068157
Calibre In Ekip E 40 16…40 40…400 XT4N 160 Ekip E 40 069601 069606
63 25.2...63 63...630 XT4N 160 Ekip E 63 069602 069607
100 40...100 100...1000 XT4N 160 Ekip E 100 069603 069608
160 64...160 160...1600 XT4N 160 Ekip E 160 069604 069609
250 100...250 250...2500 XT4N 250 Ekip E 250 069605 069610
magnétique seul Ekip I 100 – 100...1000 XT2N 160 Ekip I 100 067062 –
160 – 160...1600 XT2N 160 Ekip I 160 067063 –
200 – 250...2500 XT4N 250 Ekip I 200 068131 –
Ekip LS/I S = 50 Ekip LS/I 100 40...100 100...1000 XT2S 160 Ekip LS/I 100 067803 067836
Sélecteur réglage des 160 64...160 160...1600 XT2S 160 Ekip LS/I 160 067804 067838
courbes de protection LS/I 250 100...250 250...2500 XT4S 250 Ekip LS/I 250 068475 068495
Ekip LSI 100 40...100 100...1000 XT2S 160 Ekip LSI 100 067813 067848
160 64...160 160...1600 XT2S 160 Ekip LSI 160 067814 067850
250 100...250 250...2500 XT4S 250 Ekip LSI 250 068485 068505
Ekip E 40 16…40 40…400 XT4S 160 Ekip E 40 069611 069616
Sélecteur protection magnétique 63 25,2...63 63...630 XT4S 160 Ekip E 63 069612 069617
sélective ou instantanée 100 40...100 100...1000 XT4S 160 Ekip E 100 069613 069618
160 64...160 160...1600 XT4S 160 Ekip E 160 069614 069619
Ekip LSI 250 100...250 250...2500 XT4S 250 Ekip E 250 069615 069620
magnétique seul Ekip I 100 – 100...1000 XT2S 160 Ekip I 100 067808 –
160 – 160...1600 XT2S 160 Ekip I 160 067809 –
250 – 250...2500 XT4S 250 Ekip I 250 068480 –
Interrupteurs-sectionneurs fixes - Prise avant et visserie inclues (F)
Icw Ie Type Article
AC21 AC22 AC23 3 pôles 4 pôles
kA A A A
3.6 250 250 200 XT4D 250 068212 068213
Protection surcharge
Dimensions mm
Magnétique sélectif temporisé
Magnétique instantané
86 - 91.5 86 - 91.5
XT2 XT4
