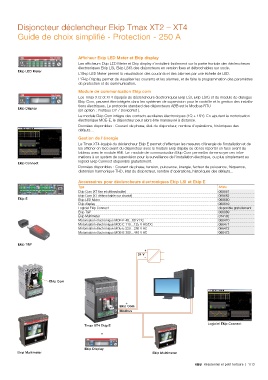

Disjoncteur déclencheur Ekip Tmax XT2 – XT4

Guide de choix simplifié - Protection - 250 A

Afficheur Ekip LED Meter et Ekip display
Les afficheurs Ekip LED Meter et Ekip display s'installent facilement sur la partie frontale des déclencheurs
électroniques Ekip LSI, Ekip LSIG des disjoncteurs en version fixes et débrochables sur socle.
Ekip LED Meter
L'Ekip LED Meter permet la visualisation des courants et des alarmes par une échelle de LED.
L'Ekip Display permet de visualiser les courants et les alarmes, et de faire la programmation des paramètres
de protection et de communication.

Module de communication Ekip com
Les Tmax XT2 et XT4 équipés de déclencheurs électroniques Ekip LSI, Ekip LSIG et du module de dialogue
Ekip Com, peuvent être intégrés dans les systèmes de supervision pour le contrôle et la gestion des installa-
tions électriques. Le protocole standard des disjoncteurs ABB est le Modbus RTU
Ekip Display
(en option : Profibus-DP / DeviceNet ).
Le module Ekip Com intègre des contacts auxiliaires électroniques (1Q + 1SY). En ajoutant la motorisation
électronique MOE-E, le disjoncteur peut alors être manœuvré à distance.
Données disponibles : Courant de phase, état du disjoncteur, nombre d'opérations, historiques des
défauts...

Gestion de l'énergie
Le Tmax XT4 équipé du déclencheur Ekip E permet d'effectuer les mesures d'énergie de l'installation et de
les afficher en face avant du disjoncteur avec le module Ekip display ou de les reporter en face avant du
tableau avec le module HMI. Le module de communication Ekip Com permettra de renvoyer ces infor-
mations à un system de supervision pour la surveillance de l'installation électrique, ou plus simplement au
logiciel Ekip Connect disponible gratuitement.
Ekip Connect
Données disponibles : Courant de phase, tension, puissance, énergie, facteur de puissance, fréquence,
distorsion harmonique THD, état du disjoncteur, nombre d'opérations, historiques des défauts...

Accessoires pour déclencheurs électroniques Ekip LSI et Ekip E
Type Article
Ekip Com (XT fixe et débrochable) 068661
Ekip Com (XT débrochable sur chariot) 068662
Ekip E Ekip LED Meter 068660
Ekip display 068659
Logiciel Ekip Connect disponible gratuitement
Ekip T&P 066989
Ekip Multimeter 074192
Motorisation électronique MOE-E 48…60 V DC 066470
Motorisation électronique MOE-E 110…125 V AC/DC 066471
Motorisation électronique MOE-E 220…250 V AC 066472
Motorisation électronique MOE-E 380…440 V AC 066473

Ekip T&P
+
24 V
–

Ekip Com

+
Ekip Com
Modbus

Logiciel Ekip Connect
Tmax XT4 Ekip E
+

Ekip Display
Ekip Multimeter Ekip Multimeter
