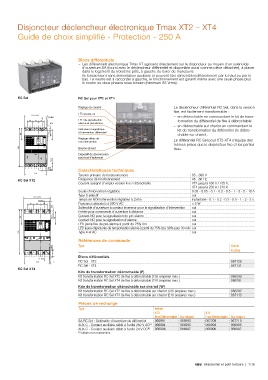

Disjoncteur déclencheur électronique Tmax XT2 – XT4

Guide de choix simplifié - Protection - 250 A

Blocs différentiels
– Les différentiels électronique Tmax XT agissent directement sur le disjoncteur au moyen d'un solénoïde
d'ouverture SA (fourni avec le déclencheur différentiel et disponible aussi comme pièce détachée), à placer
dans le logement du troisième pôle, à gauche du levier de manœuvre
– Ils fonctionnent sans alimentation auxiliaire et peuvent être alimentés indifféremment par le haut ou par le
bas. Le neutre est à raccorder à gauche, le fonctionnement est garanti même avec une seule phase plus
le neutre ou deux phases sous tension (minimum 85 Vrms).

RC Sel RC Sel pour XT2 et XT4

Réglage du courant Le déclencheur différentiel RC Sel, dans la version
fixe, est facilement transformable :
LED power-on
– en débrochable en commandant le kit de trans-
LED de signalisation formation du différentiel de fixe à débrochable
alarme et pré-alarme
– en débrochable sur chariot en commandant le
Indicateur magnétique kit de transformation du différentiel de débro-
d'intervention différentiel
chable sur chariot,
Réglage délais de
non intervention Le différentiel RC Sel pour XT2-XT4 s'équipe des
mêmes prises que le disjoncteur fixe et les parties
Bouton de test fixes.
Dispositif de déconnexion
pour test d'isolement
Caractéristiques techniques
Tension primaire de fonctionnement 85…690 V
RC Sel XT2 Fréquence de fonctionnement 45…66 Hz
Courant assigné d'emploi version fixe / débrochable XT2 jusqu'à 160 A / 135 A,
XT4 jusqu'à 250 A / 210 A
Seuils d'intervention réglables 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10 A
Type S sélectif oui
Temps de NON intervention réglables à 2xIΔn instantané - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 s
Puissance absorbée à 500 V AC < 5 W
Solénoïde d'ouverture à contact inverseur pour la signalisation d'intervention oui
Entrée pour commande d'ouverture à distance oui
Contact NO pour la signalisation de pré-alarme oui
Contact NO pour la signalisation d'alarme oui
LED jaune fixe de pré-alarme à partir du 25% IΔn oui
LED jaune clignotante de temporisation alarme à partir du 75% IΔn, 90% pour 30 mA oui
Type A et AC oui
Références de commande
Type Article
4 pôles
Blocs différentiels
RC Sél - XT2 067126
RC Sél - XT4 067131
RC Sel XT4
Kits de transformation débrochable (P)
Kit transformation RC Sel XT2 de fixe à débrochable (135 ampères max.) 066290
Kit transformation RC Sel XT4 de fixe à débrochable (210 ampères max.) 066291
Kits de transformation débrochable sur chariot (W)
Kit transformation RC Sel XT2 de fixe à débrochable sur chariot (135 ampères max.) 066292
Kit transformation RC Sel XT4 de fixe à débrochable sur chariot (210 ampères max.) 067115
Pièces de rechange
Type Article
XT2 XT4
Fixe/Débrochable Sur chariot Fixe/Débrochable Sur chariot
SA RC Sel - Solénoïde d'ouverture du différentiel 066991 066993 067209 067210
AUX-C - Contact auxiliaire câblé à l'unité 250 V AC 066994 066995 066994 066995
(1)
AUX-C - Contact auxiliaire câblé à l'unité 24 V DC 066996 066997 066996 066997
(1)
câbles non numérotés
(1)
