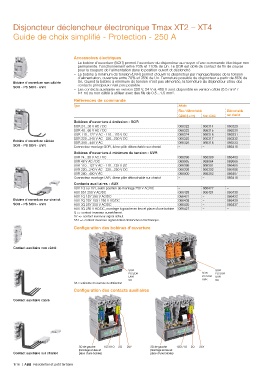

Disjoncteur déclencheur électronique Tmax XT2 – XT4

Guide de choix simplifié - Protection - 250 A

Accessoires électriques
– La bobine d'ouverture (SOR) permet l'ouverture du disjoncteur au moyen d'une commande électrique non
permanente. Fonctionnement entre 70% et 110% de Un. Le SOR est doté de contact de fin de course
pour la coupure de l'alimentation dans le position ouvert et déclenché
– La bobine à minimum de tension (UVR) permet d'ouvrir le disjoncteur par manque/baisse de la tension
d'alimentation, ouverture entre 70% et 35% de Un. Fermeture possible du disjoncteur a partir de 85% de
Bobine d'ouverture non câblée Un. Quand la bobine à minimum de tension n'est pas alimentée, la fermeture du disjoncteur et/ou des
contacts principaux n'est pas possible
SOR - PS SOR - UVR
– Les contacts auxiliaires en version 250 V, 24 V et 400 V sont disponible en version câblé (0.5 mm² /
l=1 m) ou non câblé à utiliser avec des fils de 0.5...1.5 mm².
Références de commande
Type Article
Fixe / débrochable Débrochable
Câblé (L=1m) Non câblé sur chariot
Bobines d'ouverture à émission - SOR
SOR 24...30 V AC / DC 066322 066314 066329
SOR 48...60 V AC / DC 066323 066315 066330
SOR 110...127 V AC - 110...125 V DC 066324 066316 066331
SOR 220...240 V AC - 220...250 V DC 066325 066317 066332
Bobine d'ouverture câblée SOR 380...440 V AC 066326 066318 066333
SOR - PS SOR - UVR Connecteur montage SOR, 4ème pôle débrochable sur chariot – – 066415
Bobines d'ouverture à minimum de tension - UVR
UVR 24...30 V AC / DC 066396 066389 066403
UVR 48 V AC / DC 069065 069064 069066
UVR 110...127 V AC - 110...125 V DC 066398 066391 066405
UVR 220...240 V AC - 220…250 V DC 066399 066392 066406
UVR 380...400 V AC 066400 066393 066407
Connecteur montage UVR, 4ème pôle débrochable sur chariot – – 066418
Contacts auxiliaires - AUX
AUX 1Q ou 1SY, selon position de montage 250 V AC/DC – 066422 –
AUX S51 250 V AC/DC 066429 066424 066430
AUX 1Q 1SY 250 V AC/DC 066431 – 066432
Bobine d'ouverture sur chariot AUX 2Q 2SY 1S51 250 V AC/DC 066438 – 066439
SOR - PS SOR - UVR AUX 3Q 2SY 250 V AC/DC 066436 – 066437
AUX 3Q 250 V AC/DC, montage à gauche en lieu et place d'une bobine 066427 – –
Q => contact inverseur ouvert/fermé.
SY => contact inverseur signal défaut.
S51 => contact inverseur signal défaut déclencheur électronique.
Configuration des bobines d'ouverture

Contact auxiliaire non câblé

SOR SOR
PS SOR SOR PS SOR
UVR PS SOR UVR
SA UVR SA
SA = solénoïde d'ouverture du différentiel
Configuration des contacts auxiliaires

Contact auxiliaire câblé

3Q de gauche 1S51/1Q 2Q 2SY 3Q de gauche 1S51/1Q 2Q 2SY
(montage en lieu et (montage en lieu et
Contact auxiliaire sur chariot place d'une bobine) place d'une bobine)
