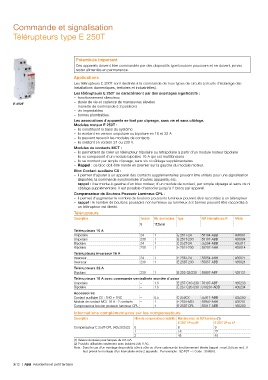

Commande et signalisation

Télérupteurs type E 250T

Préambule important
Ces appareils doivent être commandés par des dispositifs type boutons poussoirs et ne doivent jamais
rester alimentés en permanence.
Applications
Les télérupteurs E 250T sont destinés à la commande de tous types de circuits (circuits d'éclairage des
installations domestiques, tertiaires et industrielles).
Les télérupteurs E 250T se caractérisent par des avantages significatifs :
– fonctionnement silencieux
– durée de vie et cadence de manœuvres élevées
E 252T
– manette de commande à 2 positions
– vis imperdables
– bornes plombables.
Les associations d'appareils se font par clipsage, sans vis et sans câblage.
Modules moteur E 250T :
– ils constituent la base du système
– ils existent en version unipolaire ou bipolaire en 16 et 32 A
– ils peuvent recevoir les modules de contacts
– ils existent en version 24 ou 230 V.
Modules de contacts MCT :
– ils permettent de créer un télérupteur tripolaire ou tétrapolaire à partir d'un module moteur bipolaire
– ils se composent d'un module bipolaire 16 A qui est multitensions
– ils se montent par simple clipsage, sans vis ni câblage supplémentaires
– Rappel : ce bloc doit être monté en premier sur la gauche du module moteur.
Bloc Contact auxiliaire CX :
– il permet d'ajouter à un appareil des contacts supplémentaires pouvant être utilisés pour une signalisation
déportée; la commande synchronisée d'autres appareils; etc.
– rappel : il se monte à gauche d'un bloc moteur, d'un module de contact, par simple clipsage et sans vis ni
câblage supplémentaire. Il est possible d'associer jusqu'à 2 blocs par appareil.
Compensateur de Boutons Poussoir Lumineux CPL :
– il permet d'augmenter le nombre de boutons poussoirs lumineux pouvant être raccordés à un télérupteur
– rappel : le nombre de boutons poussoirs non lumineux ou lumineux à 3 bornes pouvant être raccordés à
un télérupteur est illimité.
Télérupteurs
Description Tension Nb. de modules Type Réf. internationale @ Article
V 17.5 mm
Télérupteurs 16 A
Unipolaire 24 1 E 251T-24 55104-ABB 435001
Unipolaire 230 1 E 251T-230 55107-ABB 435004
Bipolaire 24 1 E 252T-24 55204-ABB 435011
Bipolaire 230 1 E 252T-230 55207-ABB 435014
Télérupteurs inverseur 16 A
Inverseur 24 1 E 256T-24 55054-ABB 435021
Inverseur 230 1 E 256T-230 55057-ABB 435024
Télérupteurs 32 A
Bipolaire 230 1 E 252-32/230 55607-ABF 429131
Télérupteurs 16 A avec commande centralisée montée d'usine
Unipolaire – 1.5 E 257 C10-230 70107-ABF 435233
Bipolaire – 1.5 E 257 C20-230 070207-ABB 435234
Accessoires
Contact auxiliaire CX : 1NO + 1NC – 0.5 E 250CX 55911-ABB 435200
Module de contact MCT 16 A : 2 contacts – 1 E 250T-MCT 55942-ABB 435201
Compensateur bouton poussoir lumineux CPL – 1 E 250T-CPL 55017-ABB 435203
Informations complémentaires sur les compensateurs
Description Nbre de compensateurs installés Nombre maxi. de B.P. lumineux (1)
E 250T 1P ou 2P E 250T 3P ou 4P
Compensateur E 250T-CPL (435203) (2) 0 8 9
1 18 22
2 45 48
(1) Valeurs données pour lampes de 0.6 mA.
(2) Produits utilisables seulement avec bobines 230 V AC.
Nota : Dans le cas d'un montage de produits côte à côte ou d'une cadence de fonctionnement élevée (rappel : maxi 250 par mn) , il
faut prévoir le montage d'un intercalaire entre 2 appareils . Par exemple : SZ-FST => Code : 359897).
