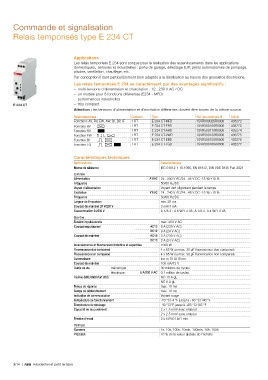

Page 210 - Catalogue Residentiel et petit Tertiaire

Commande et signalisation

Relais temporisés type E 234 CT

Applications
Les relais temporisés E 234 sont conçus pour la réalisation des asservissements dans les applications
domestiques, tertiaires et industrielles : porte de garage, délestage EJP, petits automatismes de pompage,
piscine, ventilation, chauffage, etc.
Par conception il sont particulièrement bien adaptés à la distribution au travers des grossistes électriciens.
Les relais temporisés E 234 se caractérisent par des avantages significatifs :
– multi-tensions d’alimentation et d’excitation : 12...230 V AC / DC
– un modèle pour 8 fonctions différentes (E234 - MFD)
– performances industrielles
E 234 CT – très compact.
Attention : les tensions d'alimentation et d'excitation différentes doivent être issues de la même source.
Relais temporisés Contacts Type Réf. internationale @ Article
Fonctions AV, RV, EW, AW, BI, BP, IF 1 RT E 234 CT-MFD 1SVR500020R0000 435272
Fonction AV 1 RT E 234 CT-ERD 1SVR500100R0000 435273
Fonction RV 1 RT E 234 CT-AHD 1SVR500110R0000 435274
Fonction EW 1 RT E 234 CT-VWD 1SVR500130R0000 435275
Fonction BI 1 RT E 234 CT-EBD 1SVR500150R0000 435276
Fonction TG 1 RT E 234 CT-TGD 1SVR500160R0000 435277

Caractéristiques techniques
Spécifications Caractéristiques
Norme de référence IEC 61812-1 10.1996, EN 61812, DIN VDE 0435 Part 2021
Entrée
Alimentation A1/A2 24...240 V AC/24...48 V DC -15 %/+10 %
Fréquence 50/60 Hz/DC
Voyant d'alimentation Voyant vert clignotant pendant le temps
Excitation Y1/A2 24...240 V AC/24...48 V DC -15 %/+10 %
Fréquence 50/60 Hz/DC
Largeur de l'impulsion min. 20 ms
Courant de maintien 24 V/230 V 3 mA/4 mA
Consommation 24/230 V A 1/A 2 : 0.6 W/1.3 VA; A 1/A 2, 0.4 W/1.0 VA
Sortie
Tension impulsionnelle max. 250 V AC
Courant impulsionnel AC12 8 A (230 V AC)
DC12 8 A (24 V AC)
Courant de maintien AC15 3 A (230 V AC)
DC13 2 A (24 V AC)
Incandescence et fluorescence Inductive et capacitive 1000 W
Fluorescence duo compensé 4 x 65 W ou max. 30 µF fluorescence duo compensé
Fluorescence non compensé 4 x 65 W ou max. 30 µF fluorescence non compensé
Automatisme Ion m 70 A/10 ms
Courant de maintien 100 mA/12 V
Durée de vie mécanique 30 millions de cycles
électrique 8 A/250 V AC 0.1 million de cycles
Fusible (VDE 0660 Part 200) NO 10 A gL
NC 6 A gL
Temps de réponse max. 10 ms
Temps de déclenchement max. 10 ms
Indication de communication Voyant rouge
Température de fonctionnement -20 °C/-4 °F jusqu'à +60 °C/140 °F
Température de stockage -40 °C/°F jusqu'à +85 °C/185 °F
Capacité de raccordement 2 x 1.5 mm² avec embout
2 x 2.5 mm² sans embout
Tension d'essai 2.5 kV/50 Hz/1 min.
Temps
Gammes 1s, 10s, 100s, 10min, 100min, 10h, 100h
Précision 10 % de la valeur globale de l'échelle

3/14 | ABB Résidentiel et petit tertiaire
