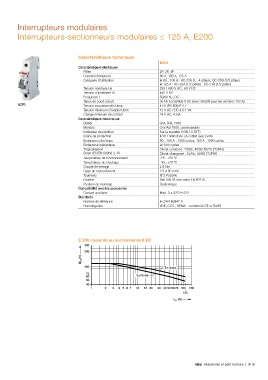

Page 215 - Catalogue Residentiel et petit Tertiaire
P. 215
Interrupteurs modulaires
Interrupteurs-sectionneurs modulaires ≤ 125 A, E200
Caractéristiques techniques
E200
Caractéristiques électriques
Pôles 2P, 3P, 4P
Courant d'emploi Ie 80 A, 100 A, 125 A
Catégorie d'utilisation Ie 80…100 A : AC-22A (1…4 pôles) ; DC-21B (1/2 pôles)
Ie 125 A : AC-23A (1/2 pôles) ; DC-21B (1/2 pôles)
Tension nominale Ue 230 / 400 V AC ; 60 V DC
Tension d'isolement Ui 440 V AC
Fréquence f 50/60 Hz, DC
Tenue en court-circuit 36 kA à 230/400 V AC (avec S800N pour les versions 100 A)
E200
Tension impulsionnelle Uimp 4 kV (EN 60947-1)
Tension minimum d'emploi Umin 12 V AC / DC à 0.1 VA
Charge minimum de contact 24 V AC, 4 mA
Caractéristiques mécaniques
Boîtier Gris, RAL 7035
Manette Gris Ral 7000, cadenassable
Indicateur de position Sur la manette (I ON / 0 OFF)
Indice de protection IP10 / IP40 dans un coffret avec porte
Endurance électrique 80…100 A : 1500 cycles, 125 A : 1000 cycles
Endurance mécanique 20 000 cycles
Tropicalisation Climat constant : 23/83, 40/93.55/20 [°C/RH]
Selon IEC/EN 60068-2-30 Climat changeant : 25/95, 40/93 [°C/RH]
Température de fonctionnement -25...+55 °C
Température de stockage -40...+70 °C
Couple de serrage 2.5 Nm
Cage de raccordement 2.5 à 50 mm²
Tournevis N°2 Pozidriv
Fixation Rail DIN 35 mm selon EN 60715
Position de montage Quelconque
Compatibilité avec les accessoires
Contact auxiliaire Maxi. 3 x S2C-H 6 R
Standards
Normes de référence IEC/EN 60947-3
Homologation VDE, CCC ; KEMA - conformité CE et RoHS
E 200 capacité au sectionnement DC
