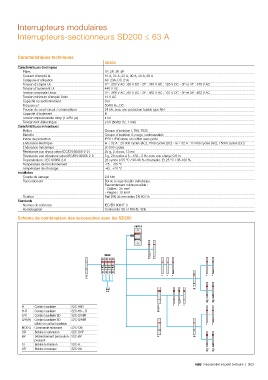

Page 217 - Catalogue Residentiel et petit Tertiaire

Interrupteurs modulaires

Interrupteurs-sectionneurs SD200 ≤ 63 A

Caractéristiques techniques
SD200
Caractéristiques électriques
Pôles 1P, 2P, 3P, 4P
Courant d'emploi Ie 16 A, 25 A, 32 A, 40 A, 50 A, 63 A
Catégorie d'utilisation AC-23A, DC-21A
Tension d'emploi Ue 1P : 253 V AC ; 60 V DC - 2P : 440 V AC ; 125 V DC - 3P et 4P : 440 V AC
Tension d'isolement Ui 440 V AC
Tension maximale Umax 1P : 266 V AC ; 60 V DC - 2P : 462 V AC ; 131 V DC - 3P et 4P : 462 V AC
Tension minimum d'emploi Umin 12 V AC
Capacité au sectionnement Oui
Fréquence f 50/60 Hz, DC
Pouvoir de court-circuit / commutation 24 kA, avec une protection fusible type NH
Capacité d'isolement III
Tension impulsionnelle Uimp (1.2/50 µs) 4 kV
Tension test diélectrique 2 kV (50/60 Hz, 1 min)
Caractéristiques mécaniques
Boîtier Groupe d'isolation I, RAL 7035
Manette Groupe d'isolation II, rouge, cadenassable
Indice de protection IP20 / IP40 dans un coffret avec porte
Endurance électrique Ie < 32 A : 20 000 cycles (AC), 1500 cycles (DC) - Ie ≥ 32 A : 10 000 cycles (AC), 15000 cycles (DC)
Endurance mécanique 20 000 cycles
Résistance aux chocs selon IEC/EN 60068-2-27 25 g, 2 chocs, 13 ms
Résistance aux vibrations selon IEC/EN 60068-2-6 5 g, 20 cycles à 5…150…5 Hz avec une charge 0.8 In
Tropicalisation : IEC 60068-2-6 28 cycles à 55 °C / 90-96 % d'humidité. Et 25 °C / 95-100 %.
Température de fonctionnement -25...+55 °C
Température de stockage -40...+70 °C
Installation
Couple de serrage 2.8 Nm
Raccordement Borne à cage double cylindrique.
Raccordement mixte possible :
- Câbles : 35 mm²
- Peigne : 10 mm²
Fixation Rail DIN 35 mm selon EN 60715
Standards
Normes de référence IEC/EN 60947-3
Homologation Conformité CE et ROHS, VDE

Schéma de combinaison des accessoires avec les SD200

H Contact auxiliaire S2C-H6R
H-R Contact auxiliaire S2C-H6-...R
S/H Contact auxiliaire SD S2C-S/H6R
S/H (H) Contact auxiliaire SD S2C-S/H6R
utilisé en contact auxiliaire
MOD-S Commande motorisée S2C-CM
OR Bobine à surtension S2C-OVP
BP Déclenchement par bouton- S2C-BP
poussoir
ST Bobine à émission S2C-A...
UR Bobine à manque S2C-UA

ABB Résidentiel et petit tertiaire | 3/21
