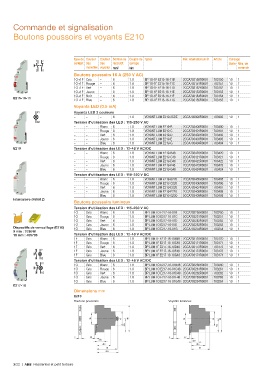

Page 218 - Catalogue Residentiel et petit Tertiaire

Commande et signalisation

Boutons poussoirs et voyants E210

Type de Couleur Couleur Section de Couple de Types Réf. internationale @ Article Colisage
contact des des raccordt serrage Boîte Mini. de
manettes voyants mm² Nm commde
Boutons poussoirs 16 A (250 V AC)
1O+1F Gris – 6 1.8 BP 1O-1F E215-16-11B 2CCA703150R0001 703150 10 1
1O+1F Rouge – 6 1.8 BP 1O-1F E215-16-11C 2CCA703151R0001 703151 10 1
1O+1F Vert – 6 1.8 BP 1O-1F E215-16-11D 2CCA703152R0001 703152 10 1
1O+1F Jaune – 6 1.8 BP 1O-1F E215-16-11E 2CCA703153R0001 703153 10 1
1O+1F Noir – 6 1.8 BP 1O-1F E215-16-11F 2CCA703154R0001 703154 10 1
E215-16-11
1O+1F Bleu – 6 1.8 BP 1O-1F E215-16-11G 2CCA703155R0001 703155 10 1
Voyants LED (0.5 mA)
Voyants LED 3 couleurs
– – – 6 1.8 VOYANT LUM E219-3CDE 2CCA703902R0001 703902 10 1
Tension d'utilisation des LED : 115-250 V AC
– – Blanc 6 1.8 VOYANT LUM E219-B 2CCA703400R0001 703400 10 1
– – Rouge 6 1.8 VOYANT LUM E219-C 2CCA703401R0001 703401 10 1
– – Vert 6 1.8 VOYANT LUM E219-D 2CCA703402R0001 703402 10 1
– – Jaune 6 1.8 VOYANT LUM E219-E 2CCA703403R0001 703403 10 1
– – Bleu 6 1.8 VOYANT LUM E219-G 2CCA703404R0001 703404 10 1
E219 Tension d'utilisation des LED : 12-48 V AC/DC
– – Blanc 6 1.8 VOYANT LUM E219-B48 2CCA703420R0001 703420 10 1
– – Rouge 6 1.8 VOYANT LUM E219-C48 2CCA703421R0001 703421 10 1
– – Vert 6 1.8 VOYANT LUM E219-D48 2CCA703422R0001 703422 10 1
– – Jaune 6 1.8 VOYANT LUM E219-E48 2CCA703423R0001 703423 10 1
– – Bleu 6 1.8 VOYANT LUM E219-G48 2CCA703424R0001 703424 10 1
Tension d'utilisation des LED : 110-220 V DC
– – Blanc 6 1.8 VOYANT LUM E219-B220 2CCA703405R0001 703405 10 1
– – Rouge 6 1.8 VOYANT LUM E219-C220 2CCA703406R0001 703406 10 1
– – Vert 6 1.8 VOYANT LUM E219-D220 2CCA703407R0001 703407 10 1
– – Jaune 6 1.8 VOYANT LUM E219-E220 2CCA703408R0001 703408 10 1
– – Bleu 6 1.8 VOYANT LUM E219-G220 2CCA703409R0001 703409 10 1
Intercalaire (459812)
Boutons poussoirs lumineux
Tension d'utilisation des LED : 115-250 V AC
1O Gris Blanc 6 1.8 BP LUM 1O E217-16-01B 2CCA703250R0001 703250 10 1
1O Gris Rouge 6 1.8 BP LUM 1O E217-16-01C 2CCA703251R0001 703251 10 1
1O Gris Vert 6 1.8 BP LUM 1O E217-16-01D 2CCA703252R0001 703252 10 1
1O Gris Jaune 6 1.8 BP LUM 1O E217-16-01E 2CCA703253R0001 703253 10 1
Dispositifs de verrouillage (E210) 1O Gris Bleu 6 1.8 BP LUM 1O E217-16-01G 2CCA703254R0001 703254 10 1
9 mm : 703648
18 mm : 459736 Tension d'utilisation des LED : 12-48 V AC/DC
1F Gris Blanc 6 1.8 BP LUM 1F E217-16-10B48 2CCA703170R0001 703170 10 1
1F Gris Rouge 6 1.8 BP LUM 1F E217-16-10C48 2CCA703171R0001 703171 10 1
1F Gris Vert 6 1.8 BP LUM 1F E217-16-10D48 2CCA703172R0001 703172 10 1
1F Gris Jaune 6 1.8 BP LUM 1F E217-16-10E48 2CCA703173R0001 703173 10 1
1F Gris Bleu 6 1.8 BP LUM 1F E217-16-10G48 2CCA703174R0001 703174 10 1
Tension d'utilisation des LED : 12-48 V AC/DC
1O Gris Blanc 6 1.8 BP LUM 1O E217-16-01B48 2CCA703260R0001 703260 10 1
1O Gris Rouge 6 1.8 BP LUM 1O E217-16-01C48 2CCA703261R0001 703261 10 1
1O Gris Vert 6 1.8 BP LUM 1O E217-16-01D48 2CCA703262R0001 703262 10 1
1O Gris Jaune 6 1.8 BP LUM 1O E217-16-01E48 2CCA703263R0001 703263 10 1
1O Gris Bleu 6 1.8 BP LUM 1O E217-16-01G48 2CCA703264R0001 703264 10 1
E217-16
Dimensions mm
E210
Boutons poussoirs Voyants lumineux

3/22 | ABB Résidentiel et petit tertiaire
