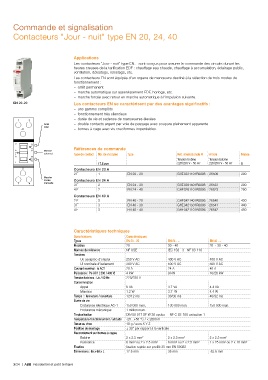

Commande et signalisation

Contacteurs "Jour - nuit" type EN 20, 24, 40

Applications
Les contacteurs "Jour - nuit" type EN.. sont conçus pour assurer la commande des circuits durant les
heures creuses de la tarification EDF : chauffage eau chaude, chauffage à accumulation, éclairage public,
ventilation, délestage, relestage, etc.
Les contacteurs EN sont équipés d’un organe de manœuvre destiné à la sélection de trois modes de
fonctionnement :
– arrêt permanent
– marche automatique sur asservissement EDF, horloge, etc.
– marche forcée avec retour en marche automatique à l’impulsion suivante.
EN 20-20 Les contacteurs EN se caractérisent par des avantages significatifs :
– une gamme complète
– fonctionnement très silencieux
– durée de vie et cadence de manoeuvres élevées
1 3
Arrêt – double contacts argent par voie de passage avec coupure pleinement apparente
total
A1 – bornes à cage avec vis cruciformes imperdables.

0 S
T
0 Références de commande
A P Marche
U automat.
T Type de contact Nb. de modules Type Réf. internationale @ Article Masse
O M
A Tension bobine Tension bobine
N
1
17.5 mm 220/230 V - 50 Hz 220/230 V - 50 Hz g
2 Contacteurs EN 20 A
2 F 1 EN 20 - 20 GHE3221101R0006 26506 200
Marche
forcée Contacteurs EN 24 A
2 4 manuelle
3 F 2 EN 24 - 30 GHE3261501R0006 26522 280
4 F 2 EN 24 - 40 GHE3261101R0006 26523 280
Contacteurs EN 40 A
2 F 3 EN 40 - 20 GHE3421401R0006 26540 430
3 F 3 EN 40 - 30 GHE3421501R0006 26541 440
4 F 3 EN 40 - 40 GHE3421101R0006 26542 450
Caractéristiques techniques
Spécifications Caractéristiques
P 75
Types EN 20 - 20 EN 24 - .. EN 40 - ..
Modèles 20 30 - 40 20 - 30 - 40
Normes de référence NF USE IEC 158 - 3 - NF 63-110 –
Tensions
Ue assignée d’emploi 250 V AC 400 V AC 400 V AC
Ui nominale d’isolement 380 V AC 500 V AC 500 V AC
Courant nominal : Ie AC1 20 A 24 A 40 A
Puissance : Pe AC1 ( 230 / 400 V) 4 kW 9 kW 16/26 kW
Tension bobines : Uc / 50 Hz 220/230 V
Consommation
Appel 8 VA 3.7 VA 4.4 VA
Maintien 1.2 W 3.7 W 4.4 W
Temps : fermeture / ouverture 12/12 ms 30/30 ms 40/32 ms
Durée de vie
Endurance électrique AC-1 150 000 man. 130 000 man. 150 000 man.
Endurance mécanique 1 million man.
Tropicalisation DIN 50 017 SF W 30 cycles - NF C 63-100 exécution 1
Température fonctionnement / altitude -25...+55 °C / < 2000 m
Tenue au choc 10 g / axes X Y Z
Position de montage ± 30° par rapport à la verticale
Raccordement sur bornes à cages
Bobine 2 x 2.5 mm² 2 x 2.5 mm² 2 x 2.5 mm²
Puissance 6 mm² ou 2 x 2.5 mm² 6 mm² ou 2 x 2.5 mm² 1 x 25 mm² ou 2 x 10 mm²
Fixation fixation rapide sur profilé 35 mm EN 50022
Dimensions : 85 x 68 x L 17.5 mm 35 mm 52.5 mm

3/24 | ABB Résidentiel et petit tertiaire
