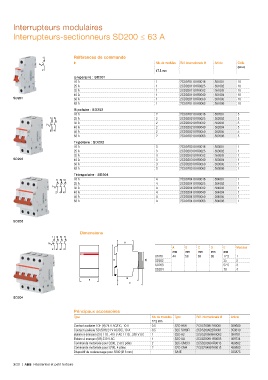

Page 216 - Catalogue Residentiel et petit Tertiaire

Interrupteurs modulaires

Interrupteurs-sectionneurs SD200 ≤ 63 A

Références de commande
In Nb. de modules Réf. internationale @ Article Colis.
(pièces)
17.5 mm
Unipolaire : SD201
16 A 1 2CDD281101R0016 361001 10
25 A 1 2CDD281101R0025 361002 10
32 A 1 2CDD281101R0032 361003 10
40 A 1 2CDD281101R0040 361004 10
SD201 50 A 1 2CDD281101R0050 361005 10
63 A 1 2CDD281101R0063 361006 10
Bipolaire : SD202
16 A 2 2CDD282101R0016 362001 5
25 A 2 2CDD282101R0025 362002 5
32 A 2 2CDD282101R0032 362003 5
40 A 2 2CDD282101R0040 362004 5
50 A 2 2CDD282101R0050 362005 5
63 A 2 2CDD282101R0063 362006 5
Tripolaire : SD203
16 A 3 2CDD283101R0016 363001 1
25 A 3 2CDD283101R0025 363002 1
32 A 3 2CDD283101R0032 363003 1
SD202 40 A 3 2CDD283101R0040 363004 1
50 A 3 2CDD283101R0050 363005 1
63 A 3 2CDD283101R0063 363006 1
Tétrapolaire : SD204
16 A 4 2CDD284101R0016 364001 1
25 A 4 2CDD284101R0025 364002 1
32 A 4 2CDD284101R0032 364003 1
40 A A 4 2CDD284101R0040 364004 1
50 A 4 2CDD284101R0050 364005 1
63 A 4 2CDD284101R0063 364006 1
D 45

SD203
B
C
Dimensions
A
A B C D E Modules
mm mm mm mm mm
SD201 44 58 69 88 17.5 1
D 45 SD202 35 2
SD203 52.5 3
SD204 70 4

B
E
C

SD204

Principaux accessoires
Type Nb. de modules Type Réf. internationale @ Article
17.5 mm
Contact auxiliaire 1OF (H) 24 V AC/DC, 10 A 0.5 S2C-H6R 2CDS200912R0001 359600
Contact auxiliaire SD (S/H) 24 V AC/DC, 10 A 0.5 S2C-S/H6R 2CDS200922R0001 359610
E
Bobine à émission (ST) 110...415 V AC / 110...250 V DC 1 S2C-A2 2CDS200909R0002 359701
Bobine à manque (UR) 230 V AC 1 S2C-UA 2CSS200911R0005 459734
Commande motorisée pour S200, 2 et 3 pôles 2 S2C-CM2/3 2CSS203997R0013 459802
Commande motorisée pour S200, 4 pôles 2 S2C-CM4 2CSS204997R0013 459803
Dispositif de cadenassage pour S200 (Ø 6 mm) – SA1E – 335875
