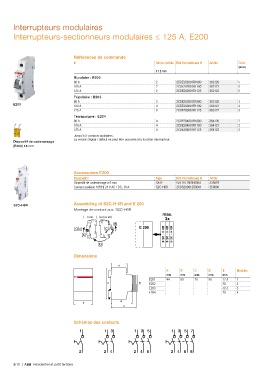

Interrupteurs modulaires

Interrupteurs-sectionneurs modulaires ≤ 125 A, E200

Références de commande
In Nb de module Réf. internationale @ Article Colis.
(pièces)
17.5 mm
Bipolaire : E202
80 A 2 2CDE282001R1080 362120 5
100 A 2 2CDE282001R1100 362121 5
125 A 2 2CDE282001R1125 362122 5
Tripolaire : E203
80 A 3 2CDE283001R1080 363120 3
E200
100 A 3 2CDE283001R1100 363121 3
125 A 3 2CDE283001R1125 363122 3
Tétrapolaire : E204
80 A 4 2CDE284001R1080 364120 2
100 A 4 2CDE284001R1100 364121 2
125 A 4 2CDE284001R1125 364122 2
Jusqu'à 3 contacts auxiliaires.
La version Signal / défaut ne peut être associée à la fonction interrupteur.
Dispositif de cadenassage
(E200) 18 mm

Accessoires E200
Désignation Type Réf. internationale @ Article
Dispositif de cadenassage ø 6 mm SA1E GJF1101903R0004 335879
Contact auxiliaire 10F(H) 24 V AC / DC, 10 A S2C-H6R 2CDS200912R0001 359600

S2C-H6R Assembling of S2C-H 6R and E 200
Montage de contact aux. S2C-H6R
A

D 45

B
C
Dimensions
A
A B C D E Modules
mm mm mm mm mm
E201 44 58 70 88 17.5 1
D 45 E202 35 2
E203 52.5 3
E204 70 4

B
E
C

Schémas des contacts

E
