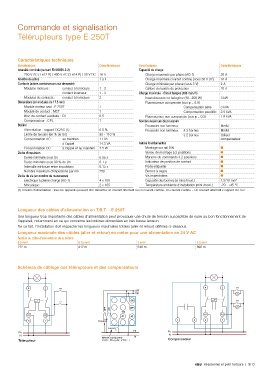

Page 209 - Catalogue Residentiel et petit Tertiaire

Commande et signalisation

Télérupteurs type E 250T

Caractéristiques techniques
Spécifications Caractéristiques Spécifications Caractéristiques
Intensité nominale (suivant EN 60669-2-2) Capacité de charge
250 V AC (1 et 2 P) / 400 V AC (3 et 4 P) / 30 V DC 16 A Charge maximale par phase (AC-1) 20 A
Nombre de pôles 1 à 4 Charge maximale courant continu (sous 30 V DC) 16 A
Contacts (autres combinaisons sur demande) Charge minimale par phase (sous 5 V) 2 A
Modules moteurs : contact à fermeture 1 - 2 Calibre du fusible de protection 20 A
contact inverseur 1 - 2 Charge maximale - Circuit lampes (103 man./h)
Modules de contacts : contact à fermeture 2 Incandescence et halogène (40...200 W) 3 kW
Dimensions (en modules de 17.5 mm) Fluorescence compensée (cos φ = 0.9)
Module moteur seul : E 250T 1 Compensation série 3 kVA
Module de contact : MCT 1 Compensation parallèle 2.5 kVA
Bloc de contact auxiliaire : CX 0.5 Fluorescence non compensée (cos φ = 0.5) 1.8 kVA
Compensateur : CPL 1 Nombre maximum de poussoirs
Bobine Poussoirs non lumineux illimité
Alimentation : rapport DC/AC (1) 0.5 % Poussoirs non lumineux à 3 bornes illimité
Limite de tension (en % de Un) 90 - 110 % à 2 bornes Utiliser
Consommation AC au maintien 11 VA compensateur
à l'appel 14.5 VA Autres fonctionnalités
Consommation DC à l'appel et au maintien 7.5 W Montage sur rail DIN ■
Durée d'impulsion Verrou de montage à 2 positions ■
Durée minimale sous Un 0.05 s Manette de commande à 2 positions ■
Durée minimale sous 90 % de Un 0.1 s Indicateur de position de contact ■
Intervalle minimum entre impulsions 0.15 s Porte-étiquette ■
Nombre maximum d'impulsions par mn 250 Bornes à cages ■
Durée de vie (en nombre de manœuvres) Vis imperdables ■
Électrique à pleine charge (AC-1) 4 x 105 Capacité des bornes (ø mini./maxi.) 1.5/10 mm²
Mécanique 2 x 105 Température ambiante d'installation (mini./maxi.) -20...+45 °C
(1) Tension d'alimentation : tous les appareils peuvent être alimentés en courant alternatif ou en courant continu. Un courant continu = Un courant alternatif x rapport d.c./a.c.

Longueur des câbles d'alimentation en T.B.T. - E 250T
Une longueur trop importante des câbles d'alimentation peut provoquer une chute de tension susceptible de nuire au bon fonctionnement de
l'appareil, notamment en ce qui concerne les bobines alimentées en très basse tension.
De ce fait, l'installation doit respecter les longueurs maximales totales (aller et retour) définies ci-dessous.
Longueur maximale des câbles (aller et retour) en mètre pour une alimentation en 24 V AC
Section du câble d'alimentation de la bobine
0.5 mm² 0.75 mm² 1 mm² 1.5 mm²
272 m 412 m 548 m 896 m

Schémas de câblage des télérupteurs et des compensateurs

4 2 4 2
OFF
ON
ON
OFF ON OFF
T70
A1 A2 A1 A2 A1 A2
3 1 Central 1 2 3 1

Local
Ph Ph Ph
N N
Même conducteur N
Télérupteur V AC : Ph ou N ; V DC : + Compensateur

ABB Résidentiel et petit tertiaire | 3/13
