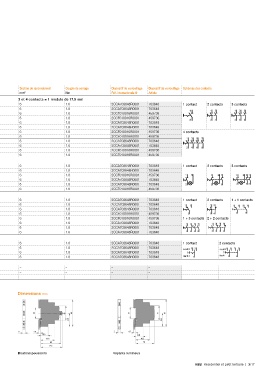

Désignation Réf. internationale @ Article Type de contact Couleur des manettes Couleur des voyants Section de raccordement Couple de serrage Dispositif de verrouillage Dispositif de verrouillage Schémas des contacts
mm² Nm Réf. internationale @ Article
Interrupteurs compacts - 16, 25 et 32 A (250/415 V AC) - 1 et 2 contacts = 1/2 module de 17.5 mm - 3 et 4 contacts = 1 module de 17.5 mm
INTER. 1F E211-16-10 2CCA703000R0001 703000 1F Gris – 6 1.8 2CCA703648R0001 703648 1 contact 2 contacts 3 contacts
INTER. 2F E211-16-20 2CCA703005R0001 703005 2F Gris – 6 1.8 2CCA703648R0001 703648
INTER. 3F E211-16-30 2CCA703010R0001 703010 3F Gris – 6 1.8 2CCF010016R0001 459736
INTER. 4F E211-16-40 2CCA703015R0001 703015 4F Gris – 6 1.8 2CCF010016R0001 459736
INTER. 1F E211-25-10 2CCA703001R0001 703001 1F Gris – 6 1.8 2CCA703648R0001 703648
INTER. 2F E211-25-20 2CCA703006R0001 703006 2F Gris – 6 1.8 2CCA703648R0001 703648
INTER. 3F E211-25-30 2CCA703011R0001 703011 3F Gris – 6 1.8 2CCF010016R0001 459736 4 contacts
INTER. 4F E211-25-40 2CCA703016R0001 703016 4F Gris – 6 1.8 2CCF010016R0001 459736
INTER. 1F E211-32-10 2CCA703002R0001 703002 1F Gris – 6 1.8 2CCA703648R0001 703648
INTER. 2F E211-32-20 2CCA703007R0001 703007 2F Gris – 6 1.8 2CCA703648R0001 703648
INTER. 3F E211-32-30 2CCA703012R0001 703012 3F Gris – 6 1.8 2CCF010016R0001 459736
INTER. 4F E211-32-40 2CCA703017R0001 703017 4F Gris – 6 1.8 2CCF010016R0001 459736
Interrupteurs lumineux (LED jaune) - 16 et 25 A (250/415 V AC)
INTER.LUM JAUNE 1F E211X-16-10 2CCA703100R0001 703100 1F Gris Jaune 6 1.8 2CCA703648R0001 703648 1 contact 2 contacts 3 contacts
INTER.LUM JAUNE 2F E211X-16-20 2CCA703110R0001 703110 2F Gris Jaune 6 1.8 2CCA703648R0001 703648
INTER.LUM JAUNE 3F E211X-16-30 2CCA703115R0001 703115 3F Gris Jaune 6 1.8 2CCF010016R0001 459736
INTER.LUM JAUNE 1F E211X-25-10 2CCA703101R0001 703101 1F Gris Jaune 6 1.8 2CCA703648R0001 703648
INTER.LUM JAUNE 2F E211X-25-20 2CCA703111R0001 703111 2F Gris Jaune 6 1.8 2CCA703648R0001 703648
INTER.LUM JAUNE 3F E211X-25-30 2CCA703116R0001 703116 3F Gris Jaune 6 1.8 2CCF010016R0001 459736
Inverseurs 16 et 25 A (250 V AC)
INVERSEUR 1O/F E213-16-001 2CCA703040R0001 703040 1O/F Gris – 6 1.8 2CCA703648R0001 703648 1 contact 2 contacts 1 + 1 contacts
INVERSEUR 2O/F E213-16-002 2CCA703045R0001 703045 2O/F Gris – 6 1.8 2CCA703648R0001 703648
INVERSEUR 1O-1F E218-16-11 2CCA703050R0001 703050 1O+1F Gris – 6 1.8 2CCA703648R0001 703648
INVERSEUR 2O-2F E218-16-22 2CCA703060R0001 703060 2O+2F Gris – 6 1.8 2CCF010016R0001 459736
INVERSEUR 1O-3F E218-16-31 2CCA703065R0001 703065 1O+3F Gris – 6 1.8 2CCF010016R0001 459736 1 + 3 contacts 2 + 2 contacts
INVERSEUR 1O/F E213-25-001 2CCA703041R0001 703041 1O/F Gris – 6 1.8 2CCA703648R0001 703648
INVERSEUR 2O/F E213-25-002 2CCA703046R0001 703046 2O/F Gris – 6 1.8 2CCA703648R0001 703648
INVERSEUR 1O-1F E218-25-11 2CCA703051R0001 703051 1O+1F Gris – 6 1.8 2CCA703648R0001 703648
Inverseur 16 A avec position intermédiaire "I-0-II" (250 V AC)
COM DE GROUPE 1O/F E214-16-101 2CCA703025R0001 703025 1O/F Gris – 6 1.8 2CCA703648R0001 703648 1 contact 2 contacts
COM DE GROUPE 2O/F E214-16-202 2CCA703030R0001 703030 2O/F Gris – 6 1.8 2CCA703648R0001 703648
COM DE GROUPE 1O/F E214-25-101 2CCA703026R0001 703026 1O/F Gris – 6 1.8 2CCA703648R0001 703648
COM DE GROUPE 2O/F E214-25-202 2CCA703031R0001 703031 2O/F Gris – 6 1.8 2CCA703648R0001 703648
Accessoires E210
Dispositif de verrouillage 9 mm 2CCA703648R0001 703648 – – – – – – –
Dispositif de verrouillage 18 mm 2CCF010016R0001 459736 – – – – – – –
Intercalaire 2CCA703480R0001 459812 – – – – – – –
Dimensions mm
Boutons poussoirs Voyants lumineux
