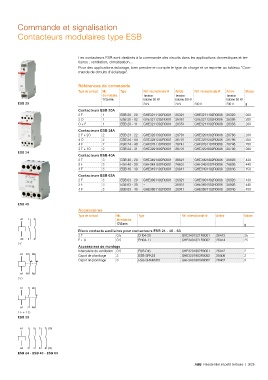

Page 221 - Catalogue Residentiel et petit Tertiaire

Commande et signalisation

Contacteurs modulaires type ESB

Les contacteurs ESB sont destinés à la commande des circuits dans les applications domestiques et ter-
tiaires ; ventilation, climatisation…
Pour des applications éclairage, bien prendre en compte le type de charge et se reporter au tableau "Com-
mande de circuits d'éclairage".

Références de commande
Type de contact Nb. Type Réf. internationale @ Article Réf. internationale @ Article Masse
de modules Tension Tension Tension
17.5 mm bobine 50 Hz bobine 50 Hz bobine 50 Hz
ESB 20 24 V 24 V 230 V 230 V g
Contacteurs ESB 20A
2 F 1 ESB 20 - 20 GHE3211102R0001 26321 GHE3211102R0006 26326 200
2 O 1 ESB 20 - 02 GHE3211202R0001 26381 GHE3211202R0006 26386 200
O + F 1 ESB 20 - 11 GHE3211302R0001 26351 GHE3211302R0006 26356 200
Contacteurs ESB 24A
2 F + 2O 2 ESB 24 - 22 GHE3291302R0001 26761 GHE3291302R0006 26766 280
4 O 2 ESB 24 - 04 GHE3291202R0001 26791 GHE3291202R0006 26796 280
4 F 2 ESB 24 - 40 GHE3291102R0001 26741 GHE3291102R0006 26746 280
3 F + 1O 2 ESB 24 - 31 GHE3291602R0001 26701 GHE3291602R0006 26706 280
ESB 24
Contacteurs ESB 40A
2 F 3 ESB 40 - 20 GHE3491402R0001 26621 GHE3491402R0006 26626 430
3 F 3 ESB 40 - 30 GHE3491502R0001 26631 GHE3491502R0006 26636 440
4 F 3 ESB 40 - 40 GHE3491102R0001 26641 GHE3491102R0006 26646 450
Contacteurs ESB 63A
2 F 3 ESB 63 - 20 GHE3691402R0001 26921 GHE3691402R0006 26926 430
3 F 3 ESB 63 - 30 – 26931 GHE3691502R0006 26936 440
4 F 3 ESB 63 - 40 GHE3691102R0001 26941 GHE3691102R0006 26946 450

ESB 40
ESB 20 ESB 24
Accessoires ESB 40
ESB 63
Type de contact Nb. Type Réf. internationale @ Article Masse
A1 1 3 A1 R1 R3 A1 1 R3 A1 de modules 5 7 (13)
3
1
17.5 mm g
Blocs contacts auxiliaires pour contacteurs ESB 24 - 40 - 63
2 F 0.5 EH04-20 GHE3401321R0001 26413 25
ESB 20 A2 2 4 A2 R2 R4 ESB 24 R4 A2 0.5 2 4 6 8 (14) GHE3401321R0002 26414 25
A2
2
EH04-11
F + O
2 F ESB 40
2 NA 2 NC ESB 63
1 NA + 1 NC
Accessoires de montage
Intercalaire de ventilation 0.5 ESB-DIS GHE3201902R0001 26412 2
A1
A1 1 3 A1 R1 R3 A1 1 R3 Capot de plombage 7 (13) 2 ESB-SPK24 GHE3201903R0002 26406 2
5
3
1
Capot de plombage 3 ESB-SPK40/63 GHE3401903R0002 26407 3
ESB 20 A2 2 4 A2 R2 R4 ESB 24 2 R4 A2 2 4 6 8 (14)
A2
2 NA 2 O 2 NC ESB 40
1 NA + 1 NC
ESB 63
A1 1 3 A1 R1 R3 A1 1 R3 A1 1 3 5 7 (13)
A2 2 4 A2 R2 R4 A2 2 R4 A2 2 4 6 8 (14)
1 F + 1 O
ESB 20 2 NA 2 NC ESB 24
1 NA + 1 NC
ESB 20
ESB 40
ESB 63
A1 1 3 A1 R1 R3 A1 1 R3 A1 1 3 5 7 (13)
A2 2 4 A2 R2 R4 A2 2 R4 A2 2 4 6 8 (14)
2 NA 2 NC 1 NA + 1 NC ESB 24 - ESB 40 - ESB 63
