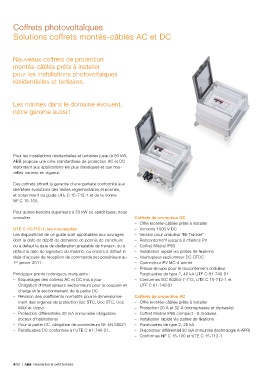

Page 334 - Catalogue Residentiel et petit Tertiaire

Coffrets photovoltaïques

Solutions coffrets montés-câblés AC et DC

Nouveaux coffrets de protection
montés-câblés prêts à installer

pour les installations photovoltaïques
résidentielles et tertiaires.

Les normes dans le domaine évoluent,
notre gamme aussi !

Pour les installations résidentielles et tertiaires jusqu'à 50 kW,
ABB propose une offre standardisée de protection AC et DC
répondant aux applications les plus classiques et aux nou-
velles normes en vigueur.

Ces coffrets offrent la garantie d'une parfaite conformité aux
dernières évolutions des textes réglementaires et normes,
et notamment du guide UTE C 15-712-1 et de la norme
NF C 15-100.

Pour autres besoins supérieurs à 50 kW ou spécifiques, nous
consulter. Coffrets de protection DC
– Offre montée-câblée prête à installer
UTE C 15-712-1, les nouveautés – Versions 1000 V DC
Les dispositions de ce guide sont applicables aux ouvrages – Version pour onduleur "Bi-Tracker"
dont la date de dépôt de demande de permis de construire – Raccordement jusqu'à 2 chaînes PV
ou à défaut la date de déclaration préalable de travaux, ou à – Coffret Mistral IP65
défaut la date de signature du marché, ou encore à défaut la – Installation rapide via pattes de fixations
date d'accusé de réception de commande est postérieure au – Interrupteur-sectionneur DC OTDC
1 janvier 2011. – Connecteur PV MC-4 amont
er
– Presse-étoupe pour le raccordement onduleur
Principaux points techniques marquants : – Parafoudres de type 2, 40 kA UTE C 61-740-51
– Étiquetages des coffrets AC et DC mis à jour – Conformes IEC 60364-7-712, UTE C 15-712-1 et
– Obligation d'Interrupteurs-sectionneurs pour la coupure en UTE C 61-740-51.
charge et le sectionnement de la partie DC
– Révision des coefficients normatifs pour le dimensionne- Coffrets de protection AC
ment des organes de protection (Isc STC, Uoc STC, Uoc – Offre montée-câblée prête à installer
MAX et Ucpv) – Protection 20 A et 32 A (monophasés et triphasés)
– Protection différentielle 30 mA immunisée obligatoire – Coffret Mistral IP65 compact - 8 modules
(locaux d'habitations) – Installation rapide via pattes de fixations
– Pour la partie DC, obligation de connecteurs NF EN 50521 – Parafoudres de type 2, 20 kA
– Parafoudres DC conformes à l'UTE C 61-740-51. – Disjoncteur différentiel 30 mA immunisé (technologie A-APR)
– Conformes NF C 15-100 et UTE C 15-712-1.
