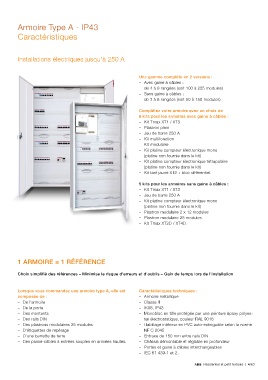

Page 339 - Catalogue Residentiel et petit Tertiaire

Armoire Type A - IP43

Caractéristiques

Installations électriques jusqu'à 250 A

Une gamme complète en 2 versions :
– Avec gaine à câbles :
de 4 à 9 rangées (soit 100 à 225 modules)
– Sans gaine à câbles :
de 3 à 8 rangées (soit 50 à 150 modules).

Complétez votre armoire avec un choix de
8 kits pour les armoires avec gaine à câbles :
– Kit Tmax XT1 / XT3
– Plastron plein
– Jeu de barre 250 A
– Kit multifonction
– Kit modulaire
– Kit platine compteur électronique mono
(platine non fournie dans le kit)
– Kit platine compteur électronique tétrapolaire
(platine non fournie dans le kit)
– Kit tarif jaune XT2 + bloc différentiel.

5 kits pour les armoires sans gaine à câbles :
– Kit Tmax XT1 / XT3
– Jeu de barre 250 A
– Kit platine compteur électronique mono
(platine non fournie dans le kit)
– Plastron modulaire 2 x 12 modules
– Plastron modulaire 25 modules
– Kit Tmax XT2D / XT4D.

1 ARMOIRE = 1 RÉFÉRENCE

Choix simplifié des références – Minimise le risque d'erreurs et d'oublis – Gain de temps lors de l'installation

Lorsque vous commandez une armoire type A, elle est Caractéristiques techniques :
composée de : – Armoire métallique
– De l'armoire – Classe II
– De la porte – IK08, IP43
– Des montants – Monobloc en tôle protégée par une peinture époxy polyes-
– Des rails DIN ter électrostatique, couleur RAL 9016
– Des plastrons modulaires 25 modules – Habillage intérieur en PVC auto-extinguible selon la norme
– D'étiquettes de repérage NF C 2045
– D'une barrette de terre – Entraxe de 150 mm entre rails DIN
– Des passe-câbles à entrées souples en arrivées hautes. – Châssis démontable et réglable en profondeur
– Portes et gaine à câbles interchangeables
– IEC 61 439-1 et 2.

ABB Résidentiel et petit tertiaire | 4/63
