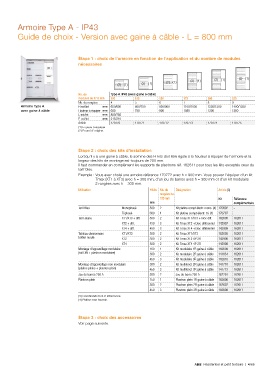

Page 341 - Catalogue Residentiel et petit Tertiaire

Armoire Type A - IP43

Guide de choix - Version avec gaine à câble - L = 800 mm

Étape 1 : choix de l'armoire en fonction de l'application et du nombre de modules
nécessaires

(2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1)

Nb. de Type A IP43 (avec gaine à câble)
modules de 17.5 mm 100 125 150 175 200 225
Nb. de rangées 4 5 6 7 8 9
Armoire Type A H ext/int mm 650/600 800/750 950/900 1100/1050 1250/1200 1400/1350
avec gaine à câble Hauteur à équiper mm 600 750 900 1050 1200 1350
L ext/int mm 800/750
P ext/int mm 215/210
Article 170770 170771 170772 170773 170774 170775
(1) Espace à équiper
(2) Fourni d'origine.

Étape 2 : choix des kits d'installation
Lorsqu'il y a une gaine à câble, la somme des H kits doit être égale à la hauteur à équiper de l'armoire et la
largeur des kits de montage est toujours de 250 mm.
Il faut commander en complément les supports de plastrons réf. 162611 pour tous les kits exceptés ceux du
tarif bleu.
Exemple : Vous avez choisi une armoire référence 170772 avec h = 900 mm. Vous pouvez l'équiper d'un kit
Tmax (XT1 à XT3) avec h = 300 mm, d'un jeu de barres avec h = 300 mm et d'un kit modulaire
2 rangées avec h = 300 mm.
Utilisation H kits Nb. de Désignation Article (3)
rangées de
150 mm Kit Référence
mm complémentaire
Tarif Bleu Monophasé 300 2 Kit platine compt électr. mono. (4) 170802 –
Triphasé 600 4 Kit platine compt électr. tri. (4) 170797 –
Tarif Jaune XT1/XT3 + diff. 300 2 Kit Tmax XT1/XT3 + bloc diff. 162605 162611
XT2 + diff. 450 3 Kit Tmax XT2 + bloc différentiel 142907 162611
XT4 + diff. 450 3 Kit Tmax XT4 + bloc différentiel 142909 162611
Tableau divisionnaire XT1/XT3 300 2 Kit Tmax XT1/XT3 162605 162611
boîtier moulé XT2 300 2 Kit Tmax XT2 4P 2R 142906 162611
XT4 300 2 Kit Tmax XT4 4P 2R 142908 162611
Montage d'appareillage modulaire 150 1 Kit modulaire 1R gaine à câble 162609 162611
(rail DIN + plastron modulaire) 300 2 Kit modulaire 2R gaine à câble 141654 162611
450 3 Kit modulaire 3R gaine à câble 162610 162611
Montage d'appareillage non modulaire 300 2 Kit multifonct 2R gaine à câble 141710 162611
(platine pleine + plastron plein) 450 3 Kit multifonct 3R gaine à câble 141713 162611
Jeu de barres 250 A 300 2 Jeu de barre 250 A 162291 162611
Plastron plein 150 1 Plastron plein 1R gaine à câble 162606 162611
300 2 Plastron plein 2R gaine à câble 162607 162611
450 3 Plastron plein 3R gaine à câble 162608 162611
(3) Commander les 2 références.
(4) Platine non fournie.

Étape 3 : choix des accessoires
Voir page suivante.

ABB Résidentiel et petit tertiaire | 4/65
