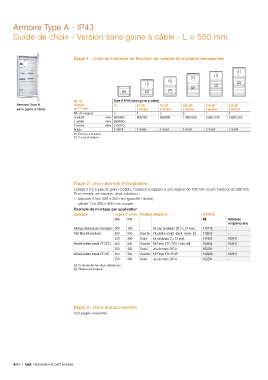

Page 340 - Catalogue Residentiel et petit Tertiaire

Armoire Type A - IP43

Guide de choix - Version sans gaine à câble - L = 550 mm

Étape 1 : choix de l'armoire en fonction du nombre de modules nécessaires

(1)
(1)
(1)
(1)
(1) (2) (2)
(2)
(2) (2) (2)

Nb. de Type A IP43 (sans gaine à câble)
Armoire Type A modules 75 50+2R 75+2R 100+2R 125+2R 150+2R
sans gaine à câble de 17.5 mm à équiper à équiper à équiper à équiper à équiper
Nb. de rangées 3 4 5 6 7 8
H ext/int mm 500/450 800/750 950/900 1100/1050 1250/1200 1400/1350
L ext/int mm 550/500
P ext/int mm 215/210
Article 173024 170780 170781 170782 170783 170784
(1) Espace à équiper.
(2) Fourni d'origine.

Étape 2 : choix des kits d'installation
Lorsqu'il n'y a pas de gaine à câble, l'espace à équiper a une largeur de 500 mm et une hauteur de 300 mm.
Pour remplir cet espace, deux solutions :
– associer 2 kits 300 x 250 mm (gauche / droite)
– utiliser 1 kit 300 x 500 mm unique.
Exemple de montage par application
Application Largeur Hauteur Montage Désignation Article (2)
mm mm Kit Référence
complémentaire
Tableau divisionnaire modulaire 500 300 - Kit tout modulaire 2R 2 x 24 mod. 173118 –
Tarif Bleu Monophasé 250 300 Gauche Kit platine compt. électr. mono. (3) 170802 –
250 300 Droite Kit modulaire 2 x 12 mod. 141654 162611
Arrivée boîtier moulé XT1/XT3 250 300 Gauche Kit Tmax XT1 / XT3 + bloc diff. 162605 162611
250 300 Droite Jeu de barre 250 A 162291 –
Arrivée boîtier moulé XT2 4P 250 300 Gauche Kit Tmax XT2 2R 4P 142906 162611
250 300 Droite Jeu de barre 250 A 162291 –
(2) Commander les deux références.
(3) Platine non fournie.

Étape 3 : choix des accessoires
Voir pages suivantes.
