Installations photovoltaïques pour locaux d'habitation

Puissances raccordées ≤ 36 kWc

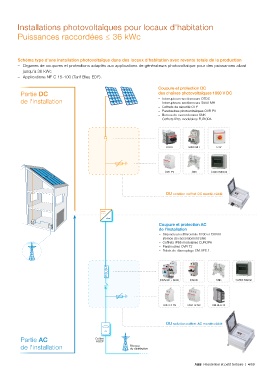

Schéma type d'une installation photovoltaïque dans des locaux d'habitation avec revente totale de la production
– Organes de coupures et protections adaptés aux applications de générateurs photovoltaïque pour des puissances allant
jusqu'à 36 kWc
– Applications NF C 15-100 (Tarif Bleu EDF).

Coupure et protection DC
Partie DC des chaînes photovoltaïques 1000 V DC
de l'installation – Interrupteurs-sectionneurs OTDC
– Interrupteurs-sectionneurs S800-MH
– Coffrets de sécurité OTP
– Parafoudres photovoltaïques OVR PV
– Bornes de raccordement SNK
– Coffrets IP65 modulaires EUROPA.

OTDC S800-MH OTP

OVR PV SNK Coffret Mistral

OU solution coffret DC monté-câblé

Coupure et protection AC
de l'installation
– Disjoncteurs différentiels S200 et DS200
– Bornes de raccordement SNK
– Coffrets IP65 modulaires EUROPA
– Parafoudres OVR T2
– Relais de découplage CM.UFS.1.

DDA200 + S200 DS200 SNK Coffret Mistral

OVR T2 1N OVR T2 N3 CM.UFS.14

OU solution coffret AC monté-câblé

Partie AC Coffret
AGCP
de l'installation Réseau
de distribution

ABB Résidentiel et petit tertiaire | 4/59
