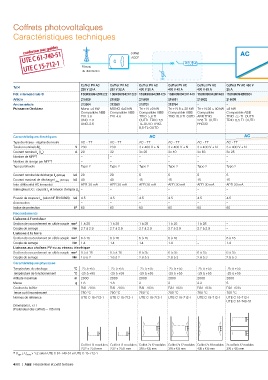

Coffrets photovoltaïques

Caractéristiques techniques

conforme aux guides Coffret AC
conforme aux guides
UTE C 61-740-51 AGCP
UTE C 61-740-51
UTE C 15-712-1 Réseau
UTE C 15-712-1
de distribution

Coffret PV AC Coffret PV AC Coffret PV AC Coffret PV AC Coffret PV AC Coffret PV AC 400 V Coffret PV DC 1000 V Coffret DC 1000 V 25 A Coffret DC 1000 V 32 A Coffret DC 1000 V 2x25 A Coffret DC 1000 V 2x63 A Coffret DC 1000 V 100 A
Type
230 V 20 A 230 V 32 A 400 V 20 A 400 V 40 A 400 V 63 A 25 A 2x25 A double MPPT simple MPPT simple MPPT double MPPT double MPPT simple MPPT
Réf. internationale @ 1SBK990942R1222 1SBK990942R1223 1SBK990942R1420 1SBK990942R1440 1SBK990942R1463 1SBK990942R8924 1SBK990942R1902 1SBK990942R1912 1SBK990942R2902 1SBK990942R2955 1SBK990942R1963
Article 215628 215629 215630 215631 215632 215638 215633 215634 215635 215637 215636
Ancien article 213984 213985 215701 215704 – – 213988 – 213989 213997 –
Puissance Onduleur Mono ≤4 kW MONO 4≤6 kW Tri + N ≤9 kW Tri + N 9 ≤ 25 kW Tri + N 20 ≤ 40 kW ≤9 kW ≤6 kW ≤9 kW ≤9 kW ≤30 kW ≤50 kW
Compatible ABB Compatible ABB Compatible ABB Compatible ABB Compatible Compatible ABB Compatible ABB Compatible ABB Compatible ABB Compatible ABB Compatible ABB
PVI-3.8 PVI-4.6 TRIO-5,8-TL- TRIO-20.0-TL-OUTD ABB TRIO TRIO-7,5-TL-OUTD PVI-3.8-I-OUTD TRIO-5,8-TL-OUTD TRIO-7,5-TL-OUTD TRIO-20-TL-OUTD PRO33
UNO-2.0 OUTD TRIO-7,5- 27.6-TL-OUTD TRIO-8,5-TL-OUTD PVI-4.6-I-OUTD TRIO-8,5-TL-OUTD TRIO-27,6-TL-OUTD
UNO-2.5 TL-OUTD TRIO- PRO33 UNO-2.0-I-OUTD
8,5-TL-OUTD UNO-2.5-I-OUTD
TRIO-5,8-TL-OUTD
Caractéristiques électriques AC AC DC DC
Type de réseau - régime de neutre AC - TT AC - TT AC - TT AC - TT AC - TT AC - TT DC isolé DC isolé DC isolé DC isolé DC isolé DC isolé
Tension nominale U V 230 230 3 x 400 V + N 3 x 400 V + N 3 x 400 V + N 3 x 400 V + N 1000 1000 1000 1000 1000 1000
n
Courant nominal I (I ) A 20 32 3x 20 3x 40 3x 63 3x 25 25 25 32 25 63 100
ec
n
Nombre de MPPT – – – – – – 2 MPPT 1 MPPT 1 MPPT 2 MPPT 2 MPPT 1 MPPT
Nombre de strings par MPPT – – – – – – 2 Strings 2 Strings 2 Strings 2 Strings 3 Strings 8 Strings
Type parafoudre Type 2 Type 2 Type 2 Type 2 Type 2 Type 2 Type 2 (1) Type 2 (1) Type 2 (1) Type 2 (1) Type 2 (1) Type 2 (1)
(Ucpv=1000 V DC) (Ucpv=1000 V DC) (Ucpv=1000 V DC) (Ucpv=1000 V DC) (Ucpv=1000 V DC) (Ucpv=1000 V DC)
Courant nominal de décharge I (8/20 µs) kA 20 20 5 5 5 5 20 20 20 20 – 20
n
Courant maximal de décharge I (8/20 µs) kA 40 40 15 15 15 15 40 40 40 40 – 40
max.
Inter-différentiel AC immunisé APR 30 mA APR 30 mA APR 30 mA APR 30 mA APR 30 mA APR 30 mA – – – – – –
Interrupteur DC : courant I et tension d'emploi U – – – – – – 2x 25 A/1000 V DC 25 A / 1000 V DC 32 A / 1000 V DC 2x 25 A / 1000 V DC 2x 63 A / 1000 V DC 100 A / 1000 V DC
e
n
+bobine à émission 230 V AC
Pouvoir de coupure I (selon NF EN 60898) kA 4.5 4.5 4.5 4.5 4.5 4.5 – – – – – –
cc
Accessoires – – – – – – – – – – 12 porte-fusibles 16 porte-fusibles
Indice de protection IP 65 65 65 65 65 65 65 65 65 65 65 65
Raccordements
Liaisons à l'onduleur
Section de raccordement en câble souple mm² 1 à 25 1 à 25 1 à 25 1 à 25 1 à 25 – 0.5 à 10 (PE) 0.5 à 10 (PE) 0.5 à 10 (PE) 0.5 à 10 (PE) 0.5 à 10 (PE) 0.5 à 10 (PE)
Couple de serrage Nm 2.7 à 2.9 2.7 à 2.9 2.7 à 2.9 2.7 à 2.9 2.7 à 2.9 – 1.6 à 2 1.6 à 2 1.6 à 2 1.6 à 2 1.6 à 2 1.6 à 2
Liaisons à la terre
Section de raccordement en câble souple mm² 6 à 16 6 à 16 6 à 16 6 à 16 – 6 à 16 – 6 à 16 6 à 16 6 à 16 – 6 à 16
Couple de serrage Nm 1.4 1.4 1.4 1.4 – 1.4 – 1.4 1.4 1.4 – 1.4
Liaisons aux chaînes PV ou au réseau électrique
Section de raccordement en câble souple mm² 0.5 à 16 0.5 à 16 6 à 35 6 à 35 6 à 35 6 à 35 4 paires de connecteurs MC4 2 paires de connecteurs MC4 2 paires de connecteurs MC4 4 paires de connecteurs MC4 6 paires de connecteurs MC4 8 paires de connecteurs MC4
Couple de serrage Nm 1.6 à 2 1.6 à 2 2.8 à 3 2.8 à 3 2.8 à 3 2.8 à 3 – – – – – –
Caractéristiques physiques
Température de stockage °C -25 à +55 -25 à +55 -25 à +55 -25 à +55 -25 à +55 -25 à +55 -25 à +60 -25 à +60 -25 à +60 -25 à +60 -25 à +60
Température de fonctionnement °C -25 à +55 -25 à +55 -25 à +55 -25 à +55 -25 à +55 -25 à +55 -25 à +60 -25 à +60 -25 à +60 -25 à +60 -25 à +60
Altitude maximale m 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
Masse g 1.8 1.8 2 2 2.2 5 2.80 5.5 3.0 4.8 4.0
Couleur du boîtier RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035
Tenue au fil incandescent 750 °C 750 °C 750 °C 750 °C 750 °C 750 °C 750 °C 750 °C 750 °C 750 °C 750 °C
Normes de référence UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1 UTE C 15-712-1
UTE C 61-740-51 UTE C 61-740-51 UTE C 61-740-51 UTE C 61-740-51 UTE C 61-740-51 UTE C 61-740-51
Dimensions L x H
(Profondeur des coffrets = 155 mm)

Coffret 8 modules Coffret 8 modules Coffret 2x 12 modules Coffret 2x 12 modules Coffret 2x 18 modules 2x coffrets 12 modules Coffret 8 modules Coffret 8 modules Coffret 12 modules Coffret 3x 18 modules Coffret 3x 18 modules
232 x 250 mm 232 x 250 mm 320 x 435 mm 320 x 435 mm 430 x 435 mm 320 x 435 mm 232 x 250 mm 232 x 250 mm 320 x 250 mm 430 x 600 mm 430 x 600 mm
U ≥ U ocstc x 1.2 selon UTE C 61-740-51 et UTE C 15-712-1
(1)
cpv
