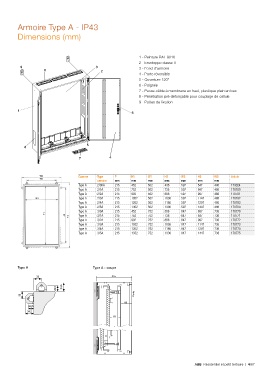

Armoire Type A - IP43

Dimensions (mm)

1 - Peinture RAL 9016
2 - Enveloppe classe II
9 3 3 - Fond d'armoire
8 2
4 - Porte réversible
5 - Ouverture 120°
6 - Poignée
7 - Passe-câble à membrane en haut, plastique plein en bas
8 - Pénétration pré-défonçable pour couplage de cellule
9 - Pattes de fixation
1
6

5
8
7 4

W2 Gamme Type P H1 W1 H2 W2 H3 W3 Article
W3
armoire mm mm mm mm mm mm mm
Type A 2/00A 215 452 502 436 597 547 486 173024
Type A 2/1A 215 752 502 736 597 847 486 170780
Type A 2/2A 215 902 502 886 597 997 486 170781
W1 Type A 2/3A 215 1052 502 1036 597 1147 486 170782
Type A 2/4A 215 1202 502 1186 597 1297 486 170783
Type A 2/5A 215 1352 502 1336 597 1447 486 170784
Type A 3/0A 215 452 752 586 847 697 736 170770
H1 H2 H3 Type A 3/1A 215 752 752 736 847 847 736 170771
Type A 3/2A 215 902 752 886 847 997 736 170772
Type A 3/3A 215 1052 752 1036 847 1147 736 170773
Type A 3/4A 215 1202 752 1186 847 1297 736 170774
Type A 3/5A 215 1352 752 1336 847 1447 736 170775

Type A Type A - coupe

Porte
