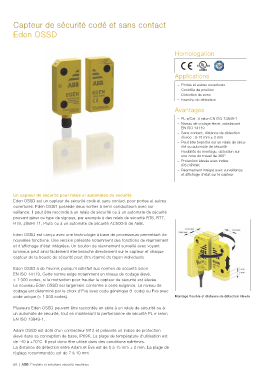

Capteur de sécurité codé et sans contact

Eden OSSD

Homologation

Applications

– Portes et autres ouvertures
– Contrôle de position
– Détection de zone
– Fourche de détection

Avantages
– PL e/Cat. 4 selon EN ISO 13849-1
– Niveau de codage élevé, satisfaisant
EN ISO 14119
– Sans contact, distance de détection
élevée : 0-15 mm ± 2 mm
– Peut être branché sur un relais de sécu-
rité ou automate de sécurité
– Flexibilité de montage, détection sur
une zone de travail de 360°
– Protection élevée avec indice
IP67/IP69K
– Réarmement intégré avec surveillance
et af?chage d’état sur le capteur

Un capteur de sécurité pour relais et automates de sécurité é ité l i t t t d é
Eden OSSD est un capteur de sécurité codé et sans contact pour portes et autres
ouvertures. Eden OSSD possède deux sorties à semi-conducteurs avec sur-
veillance. Il peut être raccordé à un relais de sécurité ou à un automate de sécurité
pouvant gérer ce type de signaux, par exemple à des relais de sécurité RT6, RT7,
RT9, JSBRT11, Pluto ou à un automate de sécurité AC500-S de ABB.

Eden OSSD est conçu avec une technologie à base de processeurs permettant de
nouvelles fonctions. Une version présente notamment des fonctions de réarmement
et d’affichage d’état intégrées. Un bouton de réarmement surveillé avec voyant
lumineux peut ainsi facilement être branché directement sur le capteur et chaque
capteur de la boucle de sécurité peut être réarmé de façon individuelle.

Eden OSSD a de l’avenir, puisqu’il satisfait aux normes de sécurité selon
EN ISO 14119. Cette norme exige notamment un niveau de codage élevé,
> 1 000 codes, si la motivation pour frauder le capteur de sécurité est élevée.
Le nouveau Eden OSSD est largement conforme à cette exigence. Le niveau de
codage est déterminé par le choix d’Eva avec code générique (1 code) ou Eva avec
code unique (> 1 000 codes). Montage flexible et distance de détection élevée

Plusieurs Eden OSSD peuvent être raccordés en série à un relais de sécurité ou à
un automate de sécurité, tout en maintenant la performance de sécurité PL e selon
EN ISO 13849-1.

Adam OSSD est doté d’un connecteur M12 et présente un indice de protection
élevé dans sa conception de base, IP69K. La plage de température d’utilisation est
de -40 à +70°C. Il peut donc être utilisé dans des conditions extrêmes.
La distance de détection entre Adam et Eva est de 0 à 15 mm ± 2 mm. La plage de
réglage recommandée est de 7 à 10 mm.
